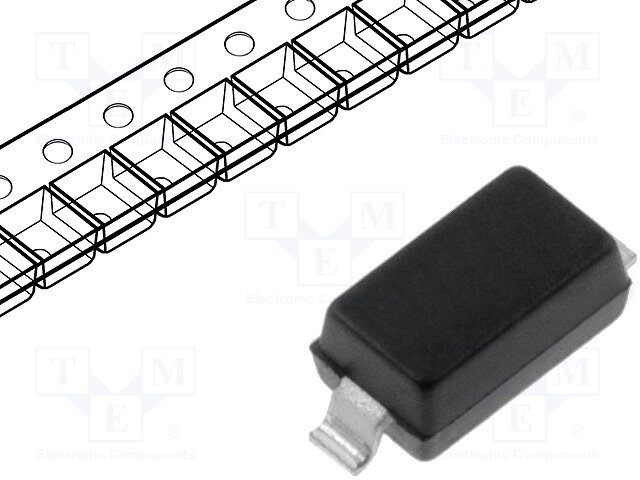

/MMSZ5238B.jpg)
图片仅供参考
详细数据请看参考数据手册
- 型号： MMSZ5238B
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMSZ5238B由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMSZ5238B价格参考。Fairchild SemiconductorMMSZ5238B封装/规格：未分类， 暂无。您可以下载MMSZ5238B参考资料、Datasheet数据手册功能说明书，资料中有MMSZ5238B 详细功能的应用电路图电压和使用方法及教程。
MMSZ5238B 是安森美（ON Semiconductor）推出的表面贴装型齐纳二极管，标称稳压值为8.2 V（容差±5%），额定功率为500 mW（典型值），采用SOD-123封装。其主要应用场景包括： 1. 电压基准与参考：为低功耗模拟电路（如传感器信号调理、ADC/DAC参考源）提供稳定、低成本的基准电压。 2. 过压保护与箝位：在I/O端口或敏感电路前，配合限流电阻实现瞬态电压箝位，防止ESD或浪涌损坏后级芯片（如MCU、通信接口）。 3. 电源稳压与分压调节：用于非精密、小电流（≤10 mA）场合的局部稳压，例如为LED偏置、运放偏置或逻辑电平转换提供稳定偏置电压。 4. 消费电子与工业控制板：广泛应用于电池供电设备（如遥控器、IoT节点）、家电控制板、PLC模块等对成本和尺寸敏感的场景，替代更大封装或更昂贵的基准IC。 该器件具有低动态阻抗、良好温度稳定性（TC ≈ 0.07%/°C）及AEC-Q200兼容版本（MMSZ5238BT1G），亦适用于车规级辅助电路（如车身控制模块中的信号调理）。需注意：不适用于大电流或高精度应用，设计时应确保工作电流在5–20 mA范围内以兼顾稳压性能与功耗。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 8.7V 500MW SOD123稳压二极管 8.7V 0.5W Zener |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,Fairchild Semiconductor MMSZ5238B- |
| 数据手册 | |
| 产品型号 | MMSZ5238B |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 3µA @ 6.5V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | SOD-123 |
| 其它名称 | MMSZ5238BDKR |
| 功率-最大值 | 500mW |
| 功率耗散 | 500 mW |
| 包装 | Digi-Reel® |
| 单位重量 | 30 mg |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | SOD-123 |
| 封装/箱体 | SOD-123 |
| 工作温度 | -55°C ~ 150°C |
| 工厂包装数量 | 3000 |
| 最大反向漏泄电流 | 3 uA |
| 最大工作温度 | + 150 C |
| 最大齐纳阻抗 | 8 Ohms |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 8.7V |
| 电压容差 | 5 % |
| 系列 | MMSZ5238 |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 8 欧姆 |
| 齐纳电压 | 8.7 V |
| 齐纳电流 | 20 mA |
