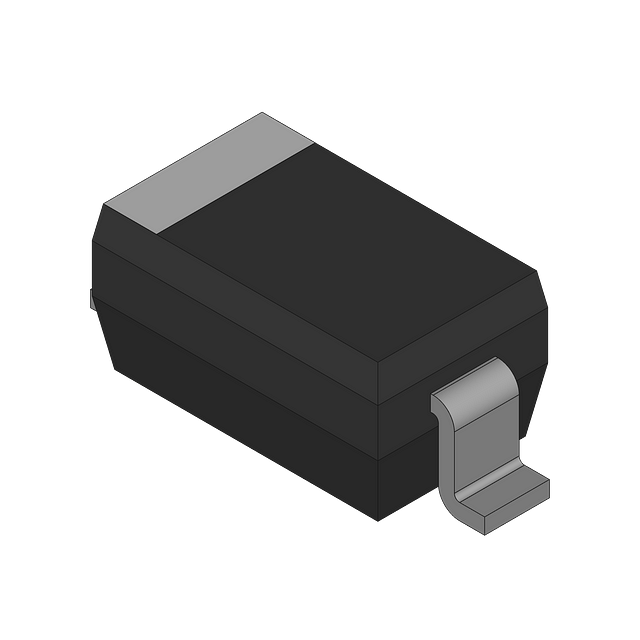

图片仅供参考
详细数据请看参考数据手册
- 型号： MMSD301T1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMSD301T1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMSD301T1价格参考。ON SemiconductorMMSD301T1封装/规格：未分类， 暂无。您可以下载MMSD301T1参考资料、Datasheet数据手册功能说明书，资料中有MMSD301T1 详细功能的应用电路图电压和使用方法及教程。
MMSD301T1 是安森美（ON Semiconductor）推出的一款小信号肖特基势垒二极管，常归类于射频（RF）二极管范畴。其核心特性包括：低正向压降（典型值约0.3V @ 10mA）、快速开关速度（反向恢复时间trr < 1ns）、低结电容（典型值0.6pF @ 4V）、小封装（SOD-123），适用于高频、低功耗场景。 主要应用场景包括： 1. 射频检波与解调：在AM/FM接收器、无线遥控、ISM频段（如315/433MHz）模块中，用作包络检波器，将高频载波信号转换为可处理的基带信号； 2. 高频整流与钳位：在射频前端电路中实现信号限幅、直流恢复或电平移位； 3. 混频与开关应用：在低功率无源混频器或单刀双掷（SPDT）射频开关中作为有源元件（需配合偏置），利用其非线性特性实现频率变换； 4. ESD保护辅助：虽非主防护器件，但可配合TVS用于敏感射频输入端的次级瞬态抑制。 需注意：MMSD301T1并非高功率RF开关二极管（如PIN二极管），不适用于大信号切换或高功率发射路径；其最大反向电压仅70V，峰值正向电流仅300mA，设计时应避免过压/过流及高温环境（额定结温150℃）。典型应用电路需优化PCB布局以降低寄生电感/电容，保障GHz以下频段性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 30V 0.2A SOD123 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MMSD301T1 |
| PCN设计/规格 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 600mV @ 10mA |
| 不同 Vr、F时的电容 | 1.5pF @ 0V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 200nA @ 25V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | SOD-123 |
| 其它名称 | MMSD301T1OSCT |
| 包装 | 剪切带 （CT） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-123 |
| 工作温度-结 | -55°C ~ 125°C |
| 标准包装 | 10 |
| 电压-DC反向(Vr)（最大值） | 30V |
| 电流-平均整流(Io) | 200mA（DC） |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
