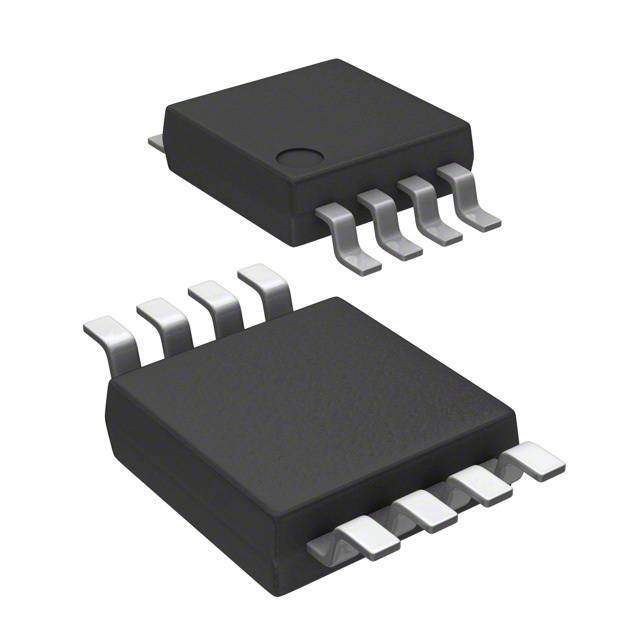

Datasheet下载- 型号： MCP4161T-503E/MS
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP4161T-503E/MS由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP4161T-503E/MS价格参考。MicrochipMCP4161T-503E/MS封装/规格：未分类， 暂无。您可以下载MCP4161T-503E/MS参考资料、Datasheet数据手册功能说明书，资料中有MCP4161T-503E/MS 详细功能的应用电路图电压和使用方法及教程。
MCP4161T-503E/MS是Microchip Technology推出的单通道、6位、50 kΩ数字电位器（SPI接口，非易失性EEPROM），采用MSOP-8封装，工业级温度范围（–40°C 至 +125°C），带EEPROM存储，掉电后可自动恢复预设阻值。 典型应用场景包括： ✅ 精密电源管理：用于DC-DC转换器或LDO的反馈分压网络调节，实现数字可控的输出电压微调（如通信模块供电电压校准）； ✅ 传感器信号调理：在模拟前端中动态校准传感器偏置或增益（如压力、温度变送器的零点与满度校准）； ✅ 工业人机界面（HMI）：替代机械电位器，实现按键/软件控制的亮度、对比度、音量等参数数字化调节，提升可靠性与寿命； ✅ 自动测试设备（ATE）与校准系统：作为可编程电阻源，配合MCU快速切换标准阻值，用于ADC/DAC通道的自校准或负载模拟； ✅ 医疗电子设备：在便携式监护仪、输液泵等对长期稳定性与抗振动要求高的场合，提供无触点、免维护的阻值调节方案。 其EEPROM特性支持出厂预编程及现场校准值固化，SPI接口便于与主流MCU集成；50 kΩ标称阻值与6位分辨率（64阶，约781 Ω/步）兼顾调节精度与驱动能力，适合中低频模拟控制场景（带宽约1–2 MHz）。不适用于高频射频匹配或大电流调节（最大端到端电流≤2.5 mA）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC POT DGTL SNGL 50K SPI 8MSOP |
| 产品分类 | 数据采集 - 数字电位器 |
| 品牌 | Microchip Technology |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en531683 |
| 产品图片 |
|
| 产品型号 | MCP4161T-503E/MS |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WiperLock™ |
| 供应商器件封装 | 8-MSOP |
| 包装 | 带卷 （TR） |
| 存储器类型 | 非易失 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-TSSOP，8-MSOP（0.118"，3.00mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 抽头 | 257 |
| 接口 | 3 线 SPI（芯片选择） |
| 标准包装 | 2,500 |
| 温度系数 | 标准值 150 ppm/°C |
| 电压-电源 | 1.8 V ~ 5.5 V |
| 电路数 | 1 |
| 电阻(Ω) | 50k |
