Datasheet下载- 型号： MCP1826S-5002E/AB
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP1826S-5002E/AB由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP1826S-5002E/AB价格参考。MicrochipMCP1826S-5002E/AB封装/规格：未分类， 暂无。您可以下载MCP1826S-5002E/AB参考资料、Datasheet数据手册功能说明书，资料中有MCP1826S-5002E/AB 详细功能的应用电路图电压和使用方法及教程。
MCP1826S-5002E/AB 是 Microchip Technology 推出的一款高性能低压差（LDO）线性稳压器，输出电压为5.0 V，最大输出电流达1 A，采用带散热焊盘的TO-220-5封装（/AB后缀标识该封装），具备过热关断和限流保护功能。其典型应用场景包括： - 工业控制板与PLC模块中为MCU、传感器或通信接口（如RS-485收发器、CAN控制器）提供低噪声、高PSRR（70 dB @ 1 kHz）的稳定5 V电源； - 医疗设备（如便携式监护仪、血糖仪）中为模拟前端（AFE）、ADC/DAC或低功耗微控制器供电，得益于其低输出噪声（45 µV RMS）和高电源抑制比，可保障信号链精度； - 汽车电子后装设备（如车载信息终端、OBD-II诊断仪）中作为二级稳压器，兼容宽输入电压范围（2.3 V 至 16 V），支持冷启动工况； - 嵌入式系统中替代传统三端稳压器（如7805），在空间受限但需良好热性能的场景下，借助TO-220-5封装及PCB铜箔散热，实现高效热管理。 该器件不适用于高效率要求的电池供电主电源（因LDO效率受限于压差），但特别适合对电源纹波、瞬态响应和EMI敏感的应用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC REG LDO 5V 1A TO220-3低压差稳压器 1A CMOS LDO Vout 5.0V ETR |
| 产品分类 | PMIC - 稳压器 - 线性集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | http://www.microchip.com/wwwproducts/Devices.aspx?dDocName=en531455 |

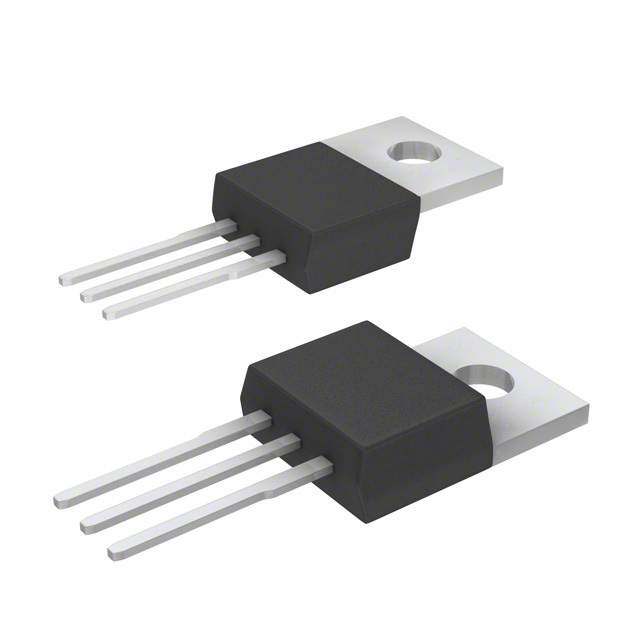

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,低压差稳压器,Microchip Technology MCP1826S-5002E/AB- |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en531701 |
| 产品型号 | MCP1826S-5002E/AB |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=4201 |
| 产品目录页面 | |
| 产品种类 | 低压差稳压器 |
| 供应商器件封装 | TO-220-3 |
| 包装 | 管件 |
| 商标 | Microchip Technology |
| 回动电压—最大值 | 400 mV at 1 A |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 50 |
| 最大工作温度 | + 125 C |
| 最大输入电压 | 6 V |
| 最小工作温度 | - 40 C |
| 最小输入电压 | + 2.3 V |
| 标准包装 | 50 |
| 电压-跌落（典型值） | 0.25V @ 1A |
| 电压-输入 | 最高 6V |
| 电压-输出 | 5V |
| 电压调节准确度 | 2 % |
| 电流-输出 | 1A |
| 电流-限制（最小值） | - |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
| 线路调整率 | 0.05 % / V |
| 负载调节 | 0.5 % |
| 输入偏压电流—最大 | 0.12 mA |
| 输出电压 | 5 V |
| 输出电流 | 1 A |
| 输出端数量 | 1 Output |
| 输出类型 | Fixed |
