Datasheet下载- 型号： MCP1826-2502E/AT
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP1826-2502E/AT由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP1826-2502E/AT价格参考。MicrochipMCP1826-2502E/AT封装/规格：未分类， 暂无。您可以下载MCP1826-2502E/AT参考资料、Datasheet数据手册功能说明书，资料中有MCP1826-2502E/AT 详细功能的应用电路图电压和使用方法及教程。
MCP1826-2502E/AT 是 Microchip Technology 推出的一款高性能线性稳压器（LDO），输出电压为2.5 V，最大输出电流达1 A，采用热增强型3×3 mm DFN-8封装，具备低噪声（45 µV RMS）、高PSRR（70 dB @ 1 kHz）、低静态电流（典型值95 µA）及优异的负载/线路瞬态响应特性。其应用场景主要包括： - 微控制器与FPGA供电：为PIC、AVR、ARM Cortex-M系列MCU或小型FPGA核心逻辑提供干净、稳定的2.5 V电源，满足低噪声和快速动态响应需求； - 精密模拟电路供电：如ADC、DAC、传感器信号调理电路（如温度、压力传感器前端）的参考电压或模拟电源轨，避免开关噪声干扰； - 便携式与电池供电设备：适用于手持医疗设备（如血糖仪、脉搏血氧仪）、可穿戴设备及IoT终端，得益于其低压差（典型270 mV @ 1 A）和低静态电流，可延长电池寿命； - 工业控制与通信模块：为RS-485收发器、CAN接口芯片、实时时钟（RTC）或EEPROM等外设提供隔离、低纹波的2.5 V电源； - 空间受限嵌入式系统：紧凑DFN封装便于高密度PCB布局，适合路由器、智能电表、PLC模块等对EMI敏感且无额外滤波空间的应用。 该器件支持陶瓷输出电容（≥2.2 µF），无需外部补偿，简化设计，符合AEC-Q200可靠性标准（E/AT等级），适用于工业级（–40°C 至 +125°C）严苛环境。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC REG LDO 2.5V 1A TO220-5低压差稳压器 1A CMOS LDO Vout 2.5V ETR |
| 产品分类 | PMIC - 稳压器 - 线性集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | |

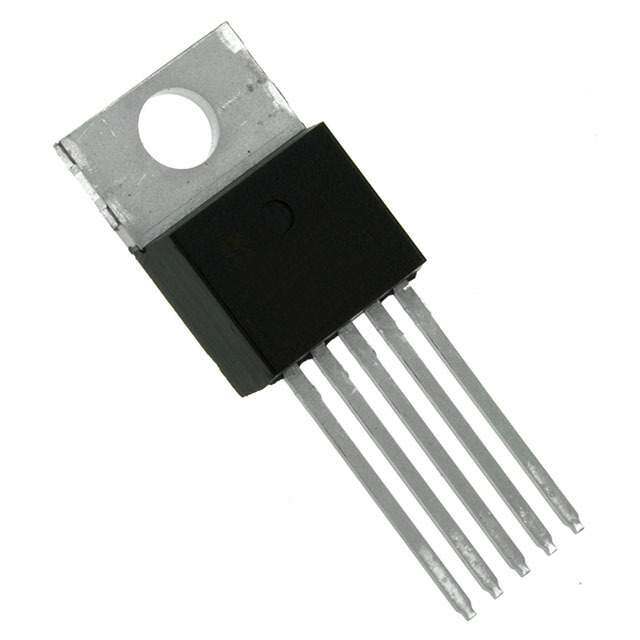

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,低压差稳压器,Microchip Technology MCP1826-2502E/AT- |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en531701 |
| 产品型号 | MCP1826-2502E/AT |
| PSRR/纹波抑制—典型值 | 60 dB |
| 产品 | LDO Regulators |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=4201 |
| 产品目录页面 | |
| 产品种类 | 低压差稳压器 |
| 供应商器件封装 | TO-220-5 |
| 包装 | 管件 |
| 商标 | Microchip Technology |
| 回动电压—最大值 | 400 mV |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-5 |
| 封装/箱体 | TO-220-5 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 50 |
| 最大工作温度 | + 125 C |
| 最大输入电压 | 6 V |
| 最小工作温度 | - 40 C |
| 最小输入电压 | 2.3 V |
| 标准包装 | 50 |
| 电压-跌落（典型值） | 0.25V @ 1A |
| 电压-输入 | 最高 6V |
| 电压-输出 | 2.5V |
| 电压调节准确度 | 0.5 % |
| 电流-输出 | 1A |
| 电流-限制（最小值） | - |
| 电源电流 | 120 uA |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
| 类型 | Low Votlage, Low Quiescent Current |
| 线路调整率 | 0.05 % / V |
| 负载调节 | 0.5 % |
| 输入偏压电流—最大 | 0.12 mA |
| 输出电压 | 2.5 V |
| 输出电压容差 | 2 % |
| 输出电流 | 1 A |
| 输出端数量 | 1 Output |
| 输出类型 | Fixed |
