【未分类_MC74VHC1G86DFT1】封装/厂家_MC74VHC1G86DFT1中文资料_价格

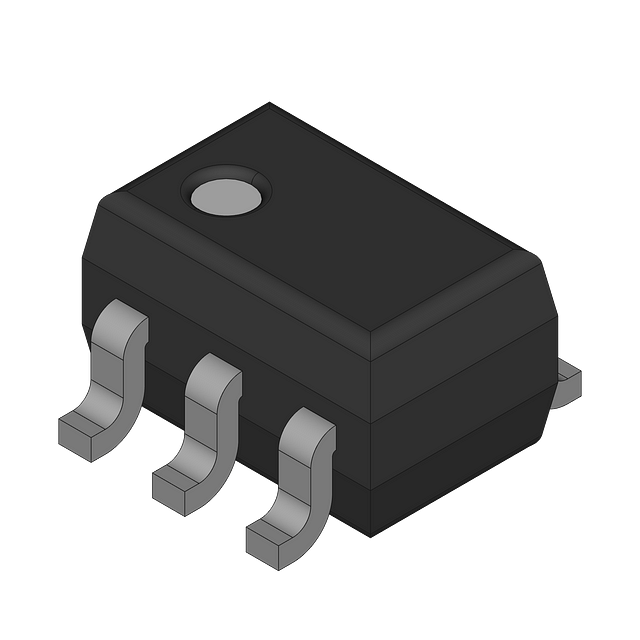

图片仅供参考

详细数据请看参考数据手册

型号： MC74VHC1G86DFT1
制造商： ON Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供MC74VHC1G86DFT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74VHC1G86DFT1价格参考。ON SemiconductorMC74VHC1G86DFT1封装/规格：未分类，暂无。您可以下载MC74VHC1G86DFT1参考资料、Datasheet数据手册功能说明书，资料中有MC74VHC1G86DFT1 详细功能的应用电路图电压和使用方法及教程。

MC74VHC1G86DFT1 是安森美（ON Semiconductor）推出的单通道2输入异或门（XOR Gate）逻辑器件，属于VHC（Very High Speed CMOS）系列，采用SOT-353（SC-70）超小型封装。其典型应用场景包括：

- 数字信号比较与校验：用于检测两路数字信号是否不同（XOR输出为高电平时表示输入不等），常见于简单错误检测、奇偶校验生成电路或状态差异判断。

- 可编程逻辑与组合逻辑构建：作为基础逻辑单元，配合其他门电路实现加法器（半加器/全加器的核心组件）、可控反相器（一输入作为使能/控制端）、或数据选择/切换功能。

- 时钟/数据边沿提取：结合延时电路，利用XOR门对原始信号及其延迟信号进行异或，可生成窄脉冲，用于上升沿或下降沿触发检测（如边沿触发器前端电路）。

- 低功耗便携设备接口：得益于VHC系列的宽电压范围（2.0V–5.5V）、低静态电流（<1µA）及高速性能（tPD ≈ 7.5ns @ 5V），适用于电池供电的物联网节点、传感器模块、手持终端等空间与功耗敏感场景。

- 电平转换与兼容性桥接：支持5V TTL和CMOS电平，可作为不同逻辑族间的简易接口缓冲器（需注意输入阈值匹配）。

该器件不含内部上拉/下拉电阻，设计时需确保未用输入端妥善处理（通常接VCC或GND），以避免噪声干扰。其小尺寸与无铅封装（符合RoHS）也利于高密度PCB布局。

产品参数图文手册常见问题
