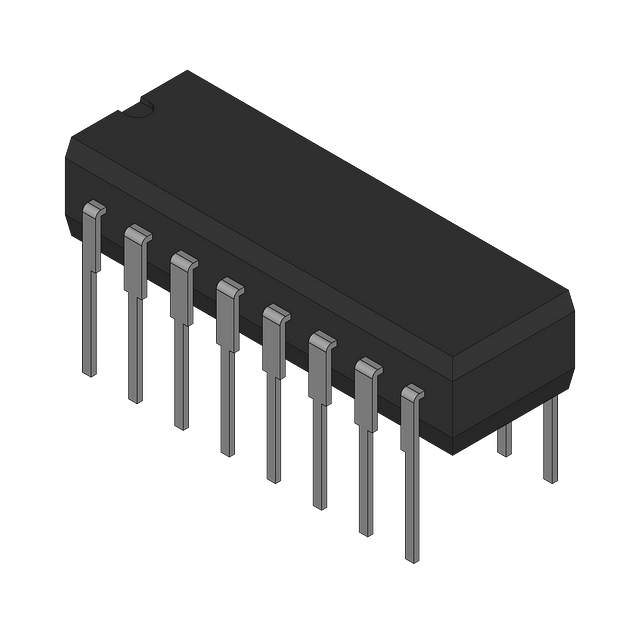

图片仅供参考

详细数据请看参考数据手册

型号： MC10103L
制造商： ON Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供MC10103L由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC10103L价格参考。ON SemiconductorMC10103L封装/规格：未分类，暂无。您可以下载MC10103L参考资料、Datasheet数据手册功能说明书，资料中有MC10103L 详细功能的应用电路图电压和使用方法及教程。

MC10103L 是安森美（ON Semiconductor）推出的一款ECL（发射极耦合逻辑）双差分四输入或非/与非门（Dual 4-Input OR/NOR Gate），属于高速逻辑器件。其典型应用场景集中在对速度、时序精度和抗噪声性能要求极高的领域：

1. 高速数字系统：适用于100–500 Mbps级数据通信设备中的信号整形、电平转换与逻辑判决，如早期光纤收发器、高速背板总线接口。

2. 测试与测量仪器：在示波器、逻辑分析仪及误码率测试仪中，用于前沿触发生成、脉冲选通和时序对齐电路，得益于其亚纳秒级传播延迟（典型值约0.7 ns）和低偏斜特性。

3. 雷达与军工电子：在脉冲压缩、时间间隔测量、TTL/ECL电平接口桥接等环节中，发挥其高扇出能力（驱动≥50Ω负载）、宽温度范围（–40°C 至 +85°C）及优异的共模噪声抑制优势。

4. 老式计算与通信设备：曾广泛用于20世纪80–90年代大型机、工作站及程控交换机的高速控制逻辑模块，现多用于产线维护或兼容性升级。

需注意：MC10103L为双电源（VCC=0V，VEE=–4.5V至–5.7V）ECL器件，不兼容CMOS/TTL电平，设计时需配套终端电阻与负压电源；目前已停产，属长生命周期支持型号，主要用于存量设备维保或特定高可靠性场景替代方案。
