Datasheet下载- 型号： LP5520TL/NOPB
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LP5520TL/NOPB由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LP5520TL/NOPB价格参考。Texas InstrumentsLP5520TL/NOPB封装/规格：未分类， 暂无。您可以下载LP5520TL/NOPB参考资料、Datasheet数据手册功能说明书，资料中有LP5520TL/NOPB 详细功能的应用电路图电压和使用方法及教程。
LP5520TL/NOPB 是德州仪器（Texas Instruments）推出的高集成度、可编程RGB LED驱动器，主要用于需要多色、动态灯光效果的便携式电子设备。其典型应用场景包括：智能手机与平板电脑的背光/状态指示灯（如通知灯、充电状态灯）、可穿戴设备（如智能手表、手环的呼吸灯、模式提示灯）、数码相机/摄像机的AF辅助灯或录像指示灯，以及便携式医疗设备、智能家居面板和消费类IoT终端的用户界面灯光反馈。该芯片支持三路独立PWM控制（R/G/B），内置16级电流调节与灵活的程序化引擎（可存储并自动运行预设灯光序列），无需主处理器持续干预，显著降低系统功耗与MCU负载。其小尺寸WQFN-16封装（2.5 mm × 2.5 mm）及I²C接口便于在空间受限设备中部署。此外，支持LED开路/短路故障检测与热管理功能，提升系统可靠性。适用于对灯光效果丰富性、能效及设计紧凑性有较高要求的中高端消费电子产品。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)光电子产品 |
| 描述 | IC LED DRIVER RGB 25-USMDLED照明驱动器 RGB Backlight LED Driver 25-DSBGA -30 to 85 |
| 产品分类 | PMIC - LED 驱动器LED照明 |
| 品牌 | Texas Instruments |
| 产品手册 | |

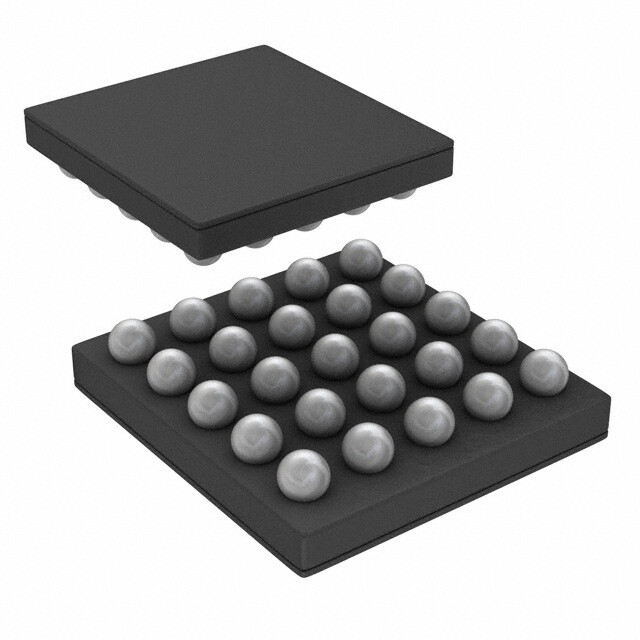

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | LED照明电子器件,LED照明驱动器,Texas Instruments LP5520TL/NOPBPowerWise® |
| 数据手册 | |
| 产品型号 | LP5520TL/NOPB |
| 产品目录页面 | |
| 产品种类 | LED照明驱动器 |
| 低电平输出电流 | 60000 uA |
| 供应商器件封装 | 25-uSMD |
| 其它名称 | LP5520TL/NOPBDKR |
| 内部驱动器 | 是 |
| 包装 | Digi-Reel® |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 宽度 | 2.59 mm |
| 封装 | Reel |
| 封装/外壳 | 25-WFBGA |
| 封装/箱体 | Micro SMD |
| 工作温度 | -30°C ~ 85°C |
| 工作频率 | 1 MHz |
| 工厂包装数量 | 250 |
| 恒压 | - |
| 恒流 | 是 |
| 拓扑 | PWM，升压（升压） |
| 拓扑结构 | Boost |
| 最大工作温度 | + 85 C |
| 最大电源电流 | 1400 uA (Typ) |
| 最小工作温度 | - 30 C |
| 标准包装 | 1 |
| 电压-电源 | 2.9 V ~ 5.5 V |
| 电压-输出 | 5 V ~ 20 V |
| 类型 | Inductive |
| 类型-初级 | 背光，照明管理装置（LMU） |
| 类型-次级 | RGB，白色 LED |
| 系列 | LP5520 |
| 输入电压 | 2.9 V to 5.5 V |
| 输出数 | 3 |
| 输出电流 | 60 mA |
| 输出端数量 | 3 Output |
| 输出类型 | Current Mode |
| 频率 | 1.22kHz，19.52kHz |
