Datasheet下载- 型号： IL610A-1
- 制造商： NVE Corporation
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供IL610A-1由NVE Corporation设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 IL610A-1价格参考。NVE CorporationIL610A-1封装/规格：未分类， 暂无。您可以下载IL610A-1参考资料、Datasheet数据手册功能说明书，资料中有IL610A-1 详细功能的应用电路图电压和使用方法及教程。
NVE Corp/Isolation Products 的 IL610A-1 是一款基于巨磁阻（GMR）技术的高速数字隔离器，具有高共模瞬态抗扰度（CMTI > 25 kV/μs）、低功耗（典型静态电流仅1.2 mA/通道）和宽工作温度范围（–40°C 至 +125°C）等特点。其典型应用场景包括： - 工业自动化：用于PLC、DCS系统中隔离数字I/O信号、编码器接口或现场总线（如Profibus、CAN）的电平转换与噪声隔离，保障控制信号在高压、高噪声环境下的可靠性。 - 电机驱动与变频器：隔离微控制器PWM信号至栅极驱动器（如IGBT/SiC驱动），防止功率回路干扰导致误触发，提升系统安全性和EMC性能。 - 医疗电子设备：满足IEC 60601-1医疗安全标准，用于病人监护仪、影像设备中隔离传感器数据或通信信号，确保患者电气安全（增强隔离，VIORM = 891 VPEAK）。 - 新能源系统：在光伏逆变器、储能BMS中隔离MCU与ADC采样电路、通信接口（如SPI、UART），抵御高压侧共模噪声，支持功能安全（符合IEC 61800-5-2）。 - 电动汽车车载充电机（OBC）及DC-DC转换器：实现高低压域间数字信号隔离（如使能信号、故障反馈），满足AEC-Q100 Grade 1车规级可靠性要求（部分版本可选）。 该器件单通道、SOIC-8封装，支持100 Mbps数据速率，无需外部电源隔离，简化设计。适用于对安全性、鲁棒性及长期稳定性要求严苛的工业与高端嵌入式系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | IC DGTL ISO 1CH OPEN DRAIN 8MSOP |
| 产品分类 | 数字隔离器 |
| 品牌 | NVE Corp/Isolation Products |
| 数据手册 | |

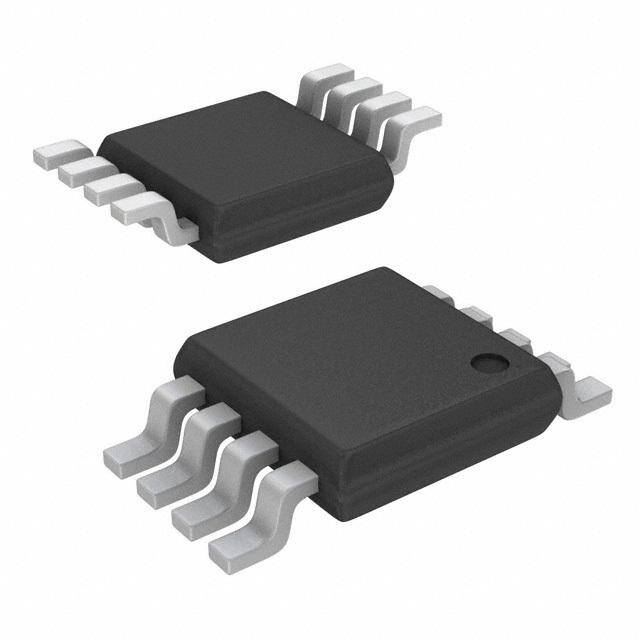

| 产品图片 |
|
| 产品型号 | IL610A-1 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | IsoLoop® |
| 上升/下降时间（典型值） | 10ns， 10ns （最小值） |
| 传播延迟tpLH/tpHL（最大值） | 75ns， 10ns |
| 供应商器件封装 | 8-MSOP |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 其它名称 | 390-1022-5 |
| 包装 | 管件 |
| 封装/外壳 | 8-TSSOP，8-MSOP（0.118"，3.00mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 技术 | GMR（大型磁阻传感） |
| 数据速率 | 10Mbps |
| 标准包装 | 100 |
| 电压-电源 | 3 V ~ 5.5 V |
| 电压-隔离 | 2500Vrms |
| 类型 | 通用 |
| 脉宽失真（最大） | - |
| 输入-输入侧1/输入侧2 | 1/0 |
| 通道数 | 1 |
| 通道类型 | 单向 |
| 隔离式电源 | 无 |
