Datasheet下载- 型号： HPL0603-4N7
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供HPL0603-4N7由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 HPL0603-4N7价格参考。SUSUMU INTERNATIONALHPL0603-4N7封装/规格：未分类， 暂无。您可以下载HPL0603-4N7参考资料、Datasheet数据手册功能说明书，资料中有HPL0603-4N7 详细功能的应用电路图电压和使用方法及教程。
Susumu HPL0603-4N7 是一款超小型、高Q值、低直流电阻（DCR）的多层陶瓷固定电感器，电感值为4.7 nH（±0.3 nH），封装尺寸仅0603（1.6×0.8 mm），适用于高频场景。其主要应用场景包括： 1. 射频前端模块（RF FEM）：用于智能手机、Wi-Fi 6/6E、蓝牙5.x等无线设备的匹配网络与谐振电路，支持2.4 GHz–6 GHz频段； 2. 高频滤波与阻抗匹配：在PA（功率放大器）、LNA（低噪声放大器）输入/输出端实现精准阻抗匹配，提升信号传输效率与系统增益； 3. 高速数字接口旁路/去耦：为GHz级时钟线路（如MIPI、USB 3.0/3.1参考时钟）提供高频噪声抑制； 4. 5G毫米波辅助电路：虽本身不直接工作于毫米波频段，但在sub-6 GHz中频/本振（LO）路径中承担关键匹配与调谐功能； 5. 小型化可穿戴设备：凭借超小尺寸和高可靠性，广泛应用于TWS耳机、智能手表等对空间与性能双敏感的终端。 该器件具备优异的温度稳定性（-55℃~+125℃）、高自谐振频率（SRF > 10 GHz）及良好的抗电磁干扰能力，是高频、小体积、高性能应用的理想选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 1 欧姆最大 |
| 描述 | INDUCTOR 4.7NH +/-0.2NH 0201 |
| 产品分类 | 固定值电感器 |
| 品牌 | Susumu |
| 数据手册 | |

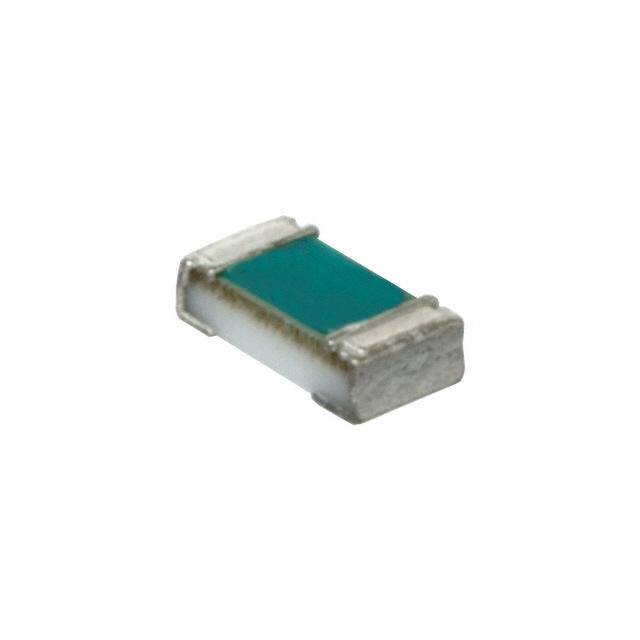

| 产品图片 |
|
| 产品型号 | HPL0603-4N7 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | HPL |
| 不同频率时的Q值 | 10 @ 300MHz |
| 供应商器件封装 | 0201（0603 公制） |
| 其它名称 | 408-1023-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.024" 长 x 0.012" 宽（0.60mm x 0.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±0.2nH |
| 封装/外壳 | 0201（0603 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 电感 | 4.7nH |
| 电流-饱和值 | - |
| 类型 | 薄膜 |
| 频率-测试 | 500MHz |
| 频率-自谐振 | 7GHz |
| 额定电流 | 250mA |
| 高度-安装（最大值） | 0.013"（0.33mm） |
