Datasheet下载- 型号： FJY3003R
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FJY3003R由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FJY3003R价格参考。Fairchild SemiconductorFJY3003R封装/规格：未分类， 暂无。您可以下载FJY3003R参考资料、Datasheet数据手册功能说明书，资料中有FJY3003R 详细功能的应用电路图电压和使用方法及教程。
FJY3003R 是安森美（ON Semiconductor）推出的预偏置NPN型双极结型晶体管（BJT），内置基极-发射极和基极-集电极电阻（典型配置：R1 = 10 kΩ，R2 = 10 kΩ），无需外部偏置电路即可直接驱动。其主要应用场景包括： - 数字逻辑接口与电平转换：常用于微控制器（如STM32、Arduino）GPIO输出与较高电压/电流负载（如继电器、LED阵列、小功率MOSFET栅极）之间的缓冲与驱动，实现5V/3.3V逻辑到12V等电平的安全转换。 - 开关控制电路：凭借低饱和压降（VCE(sat) ≈ 0.15 V @ IC = 10 mA）和快速开关特性（ton/toff 约数十纳秒），适用于中低速开关应用，如电源使能控制、LED指示灯驱动、蜂鸣器驱动等。 - 传感器信号调理与简单放大：在对增益精度要求不高的场合，可作简易电流放大或信号整形（如将开漏输出转为推挽输出）。 - 替代传统分立偏置BJT方案：简化PCB设计、减少元件数量、提升生产良率与一致性，广泛应用于消费电子、工业控制板、家电控制模块及汽车电子（如车身控制模块BCM中的非安全相关子功能）。 注意：FJY3003R为通用级器件，不适用于高可靠性/功能安全（如ASIL-B及以上）核心系统；最大集电极电流约100 mA，需避免持续大电流或高温工况。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 200MW SOT523F |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

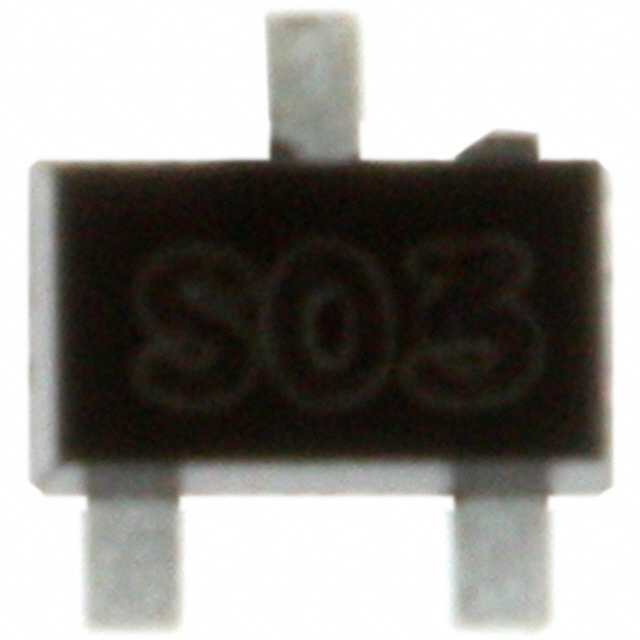

| 产品图片 |
|
| 产品型号 | FJY3003R |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 300mV @ 500µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 56 @ 5mA，5V |
| 供应商器件封装 | SOT-523F |
| 其它名称 | FJY3003RDKR |
| 功率-最大值 | 200mW |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-89，SOT-490 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 1 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 100nA（ICBO） |
| 电阻器-发射极基底(R2)(Ω) | 22k |
| 电阻器-基底(R1)(Ω) | 22k |
| 频率-跃迁 | 250MHz |
