Datasheet下载- 型号： ESMG500ELL102MK25S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ESMG500ELL102MK25S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ESMG500ELL102MK25S价格参考。United Chemi-Con (UCC)ESMG500ELL102MK25S封装/规格：未分类， 暂无。您可以下载ESMG500ELL102MK25S参考资料、Datasheet数据手册功能说明书，资料中有ESMG500ELL102MK25S 详细功能的应用电路图电压和使用方法及教程。
United Chemi-Con（尼吉康）的ESMG500ELL102MK25S是一款标准引线型铝电解电容器，额定电压50V、容量1000μF、尺寸为12.5×25mm（径×高），适用于-40℃～+105℃宽温环境，寿命长达2000小时（105℃）。其典型应用场景包括： - 开关电源（SMPS）：用作输入/输出滤波电容，抑制纹波与噪声，提升直流稳定性； - 工业控制设备：如PLC、变频器、伺服驱动器中的主滤波或储能环节； - 消费类电子：中高端液晶电视、机顶盒、游戏主机等电源模块中的平滑与退耦； - LED照明驱动电源：配合整流桥进行能量缓冲与电压维持； - 通信设备：基站电源、光模块供电单元中的次级滤波； - 办公自动化设备：打印机、复印机电源板中的大电流瞬态响应支持。 该型号具备低阻抗（Z≤0.065Ω @100kHz）、高纹波电流（IRMS=1.7A @105℃）特性，适合中高频、中功率场合，但不适用于高频谐振、精密定时或高可靠性军工/医疗核心电路（需选用固态或车规级产品）。使用时需注意极性、PCB布局散热及焊接温度（峰值≤260℃，持续≤10s），并预留≥1.5mm安装间距以利通风。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 1000UF 50V 20% RADIAL铝质电解电容器 - 带引线 1000UF 50V |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |

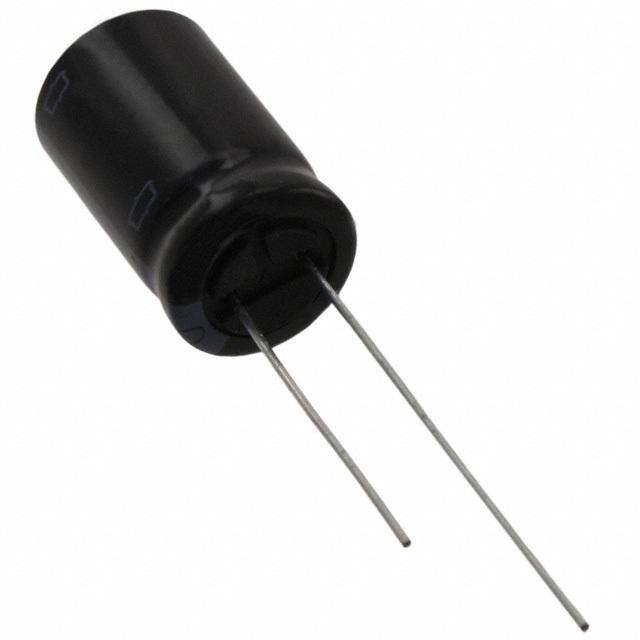

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con ESMG500ELL102MK25SSMG |
| 数据手册 | |
| 产品型号 | ESMG500ELL102MK25S |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品 | General Purpose Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-1114 |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 大小/尺寸 | 0.492" 直径（12.50mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 1000 |
| 应用 | 通用 |
| 引线间距 | 0.197"（5.00mm） |
| 最大工作温度 | + 85 C |
| 标准包装 | 1,000 |
| 电压额定值DC | 50 V |
| 电容 | 1000µF |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | SMG |
| 纹波电流 | 1.34A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 50V |
| 高度-安装（最大值） | 0.984"（25.00mm） |
