Datasheet下载- 型号： ELG108M100AR2AA
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ELG108M100AR2AA由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ELG108M100AR2AA价格参考。KemetELG108M100AR2AA封装/规格：未分类， 暂无。您可以下载ELG108M100AR2AA参考资料、Datasheet数据手册功能说明书，资料中有ELG108M100AR2AA 详细功能的应用电路图电压和使用方法及教程。
KEMET ELG108M100AR2AA 是一款铝电解电容器，容量为1000 µF（ELG108M表示10⁸ × 10⁻⁶ F = 1000 µF），额定电压100 V，径向引线、标准工业级封装（R2AA通常指带安全泄压槽、±20%容差、105℃额定温度）。该器件适用于中高纹波电流、需稳定大容量储能的通用电源场景。典型应用包括：开关电源（SMPS）中的输入/输出滤波，用于平抑整流后脉动电压、降低输出纹波；工业变频器与伺服驱动器的直流母线支撑电容，提供瞬时大电流并吸收再生能量；LED驱动电源的二次侧滤波；以及工控设备、UPS、电焊机等对成本敏感且环境温度不超105℃的中功率电子系统。其非固态电解液结构决定了它不适合高频、超低温（＜–40℃）或高可靠性军工/航天场景，也不推荐用于无极性交流耦合。选型时需注意PCB布局留足散热空间，并确保实际纹波电流≤规格书限值（约3.6 A RMS @105℃），以保障寿命（典型寿命约2000–5000小时@105℃）。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 1000UF 100V 20% SNAP铝质电解电容器-管理单元 1000uF 100V 20% 105C Snap in 25x30 |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Kemet |
| 产品手册 | http://www.kemet.com/docfinder?Partnumber=ELG108M100AR2AA |

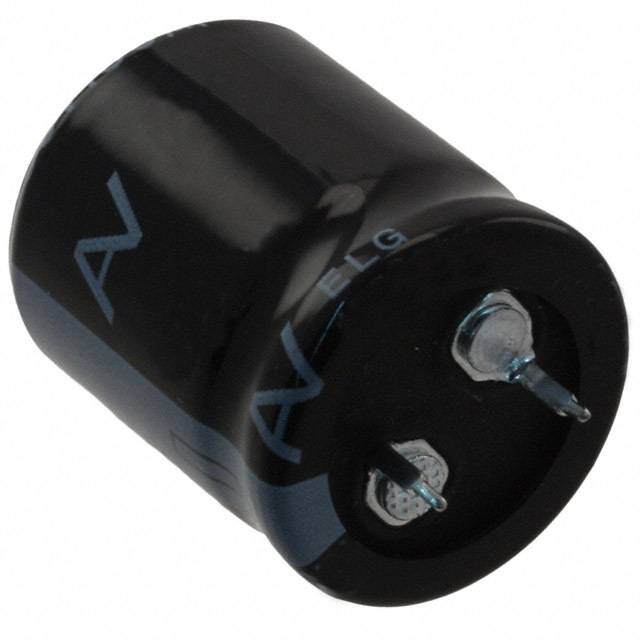

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,Kemet ELG108M100AR2AAELG |
| 数据手册 | http://www.kemet.com/docfinder?Partnumber=ELG108M100AR2AA |
| 产品型号 | ELG108M100AR2AA |
| 不同温度时的使用寿命 | 105°C 时为 2000 小时 |
| 产品 | Aluminum Electrolytic Capacitors |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26047 |
| 产品种类 | 铝质电解电容器-管理单元 |
| 其它名称 | 399-6526 |
| 包装 | 散装 |
| 商标 | Kemet |
| 大小/尺寸 | 0.984" 直径（25.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 200 |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 最大工作温度 | + 105 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 200 |
| 电压额定值DC | 100 V |
| 电容 | 1000µF |
| 直径 | 25 mm |
| 端接类型 | Snap In |
| 类型 | - |
| 系列 | ELG |
| 纹波电流 | 1.5A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 30 mm |
| 阻抗 | - |
| 零件号别名 | LG108M100AR2AAKPLP |
| 额定电压 | 100V |
| 高度-安装（最大值） | 1.260"（32.00mm） |
