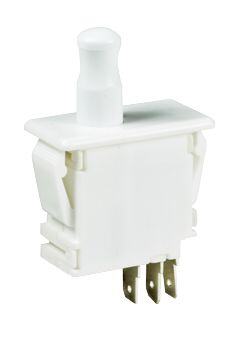

图片仅供参考
详细数据请看参考数据手册
- 型号： DS2D6CQ1
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DS2D6CQ1由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DS2D6CQ1价格参考。C&K ComponentsDS2D6CQ1封装/规格：未分类， 暂无。您可以下载DS2D6CQ1参考资料、Datasheet数据手册功能说明书，资料中有DS2D6CQ1 详细功能的应用电路图电压和使用方法及教程。
CK（Cherry）品牌的DS2D6CQ1是一款快动（Snap-Action）限位开关，属于微型、高可靠性机械式行程开关。其典型应用场景包括： - 自动化设备：用于检测机械臂、滑台、气缸活塞的到位/回零位置，利用其快速动作特性确保信号响应及时、无抖动； - 办公及金融设备：如打印机、复印机、ATM机中，监控盖板开合、纸仓到位、钞箱插入等安全与状态反馈； - 家用电器：微波炉、洗碗机、咖啡机等需精确门锁/盖板闭合检测的场景，DS2D6CQ1的小尺寸（约20×10×10 mm）和IP40防护等级适配紧凑结构； - 工业控制面板与安全联锁：配合防护罩、检修门安装，实现设备运行前的安全互锁，防止误操作； - 医疗设备：如便携式诊断仪、输液泵等对开关寿命（典型机械寿命＞100万次）、触点稳定性要求高的场合。 该型号采用镀金触点（额定负载1A/125VAC），具备明确的动作力（约1.3N）与超程/复位行程（0.3mm/0.2mm），确保重复定位精度高、触点通断可靠。适用于-25℃～+85℃环境，广泛用于对空间、响应速度和长期稳定性有要求的中高端机电系统。
| 参数 | 数值 |
| 3D型号 | 点击此处下载产品Datasheethttp://media.digikey.com/pdf/3D%20Models/C&K/ds2xxcq1_120412.zip |
| 产品目录 | 开关机电产品 |
| 描述 | SW DR DPDT 10A MOM/PULLOUT 125V按钮开关 DPDT 10A 125/250 Vac PullOut Button Q.C. |
| 产品分类 | 快动，限位开关开关 |
| 品牌 | C&K Components |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 按钮开关,C&K Components DS2D6CQ1DS |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.ck-components.com/85748/dssnap_15apr14.pdf/ |
| 产品型号 | DS2D6CQ1 |
| 主体形状 | Rectangular |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30072http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30457 |
| 产品种类 | 按钮开关 |
| 侵入防护 | - |
| 其它名称 | *DS2D6CQ1 |
| 包装 | 散装 |
| 商标 | C&K Components |
| 外壳材料 | Polyamide (PA) |
| 安装类型 | 面板安装，卡入式 |
| 安装风格 | Panel |
| 宽度 | 17.3 mm |
| 封装 | Bulk |
| 工作位置 | 0.660" （16.76mm） |
| 工作温度 | -40°C ~ 85°C |
| 差动行程 | - |
| 开关功能 | 开-开-瞬时 |
| 执行器 | Round |
| 操作力，扭矩 | 385gf |
| 机械寿命 | - |
| 标准包装 | 1 |
| 特性 | - |
| 特点 | Reliable snap action mechanism |
| 电压额定值AC | 125 V, 250 V |
| 电气寿命 | 50,000 次循环 |
| 电流额定值 | 10 A |
| 电路 | DPDT |
| 盖颜色 | White |
| 端子类型 | 快速连接 - 0.187"（4.7mm） |
| 端接类型 | Quick Connect Terminal |
| 系列 | DS |
| 致动器类型 | 按拔式冲杆 |
| 触点形式 | DPDT |
| 触点电镀 | Gold over Silver |
| 超行程 | 0.520" （13.2mm） |
| 释放力 | - |
| 长度 | 39.9 mm |
| 预行程 | - |
| 颜色 | White |
| 额定电压-AC | 125V |
| 额定电压-DC | - |
| 额定电流 | 10A（AC） |
| 高度 | 26.6 mm |
