Datasheet下载- 型号： CM322522-820JL
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM322522-820JL由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM322522-820JL价格参考。BournsCM322522-820JL封装/规格：未分类， 暂无。您可以下载CM322522-820JL参考资料、Datasheet数据手册功能说明书，资料中有CM322522-820JL 详细功能的应用电路图电压和使用方法及教程。
CM322522-820JL 是伯恩斯（Bourns Inc.）推出的贴片式固定电感器，尺寸为3.2×2.5×2.2 mm（即1210英制封装），电感值为82 µH，精度±5%（J级），额定电流达240 mA，饱和电流约320 mA，直流电阻（DCR）典型值为1.2 Ω。 该器件主要应用于中小功率、中高频场景下的滤波与能量存储，典型用途包括： - DC-DC转换器输出端滤波：在降压（Buck）或升压（Boost）电源模块中，配合电容构成LC滤波网络，抑制开关噪声、平滑输出电压； - EMI抑制与电源输入滤波：用于便携式设备（如智能手机、TWS耳机、智能穿戴设备）的电源输入端，抑制传导干扰，满足Class B电磁兼容要求； - 信号路径中的低频扼流/去耦：在传感器供电、音频放大器偏置电路或IoT模组的稳压后级中，提供低频阻抗隔离与纹波抑制； - 工业与汽车电子辅助电源：适用于AEC-Q200兼容设计（需确认具体批次认证），常见于车载信息娱乐系统、车身控制模块等对可靠性有要求的12V/5V辅助电源回路。 其铁氧体磁芯结构具备良好温度稳定性与抗饱和特性，适合工作温度范围–40°C 至 +125°C。注意：不适用于大电流或高频谐振（如MHz级射频电路），亦非功率电感主力选型，宜搭配低ESR电容并预留足够散热空间。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 10 欧姆最大 |
| 描述 | INDUCTOR CHIP 82UH 3225 SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

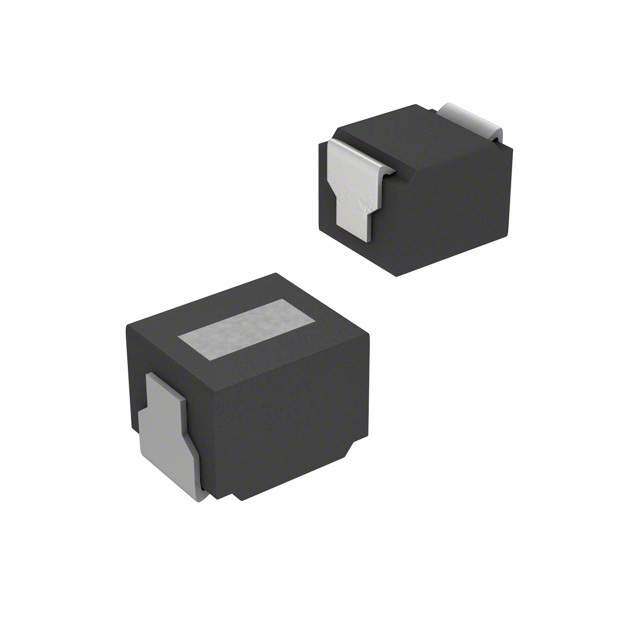

| 产品图片 |
|
| 产品型号 | CM322522-820JL |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CM322522 |
| 不同频率时的Q值 | 30 @ 2.52MHz |
| 供应商器件封装 | 1210 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.126" 长 x 0.079" 宽 （3.20mm x 2.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | 1210（3225 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 2,000 |
| 电感 | 82µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 2.52MHz |
| 频率-自谐振 | 11MHz |
| 额定电流 | 60mA |
| 高度-安装（最大值） | 0.086" （2.20mm） |
