产品简介：
ICGOO电子元器件商城为您提供CL03C1R5BA3GNNH由SAMSUNG设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CL03C1R5BA3GNNH价格参考。SAMSUNGCL03C1R5BA3GNNH封装/规格：未分类， 暂无。您可以下载CL03C1R5BA3GNNH参考资料、Datasheet数据手册功能说明书，资料中有CL03C1R5BA3GNNH 详细功能的应用电路图电压和使用方法及教程。
Samsung Electro-Mechanics生产的CL03C1R5BA3GNNH是一款多层陶瓷电容器（MLCC），尺寸为0201英寸（0.6×0.3 mm），容量1.5 pF，容差±0.1 pF（B级），额定电压25 V，采用C0G/NP0类温度稳定介质，具有极低的介质损耗（tanδ ≤ 0.001）和优异的温度特性（-55℃～+125℃范围内容量变化≤±30 ppm/℃）。 该器件主要应用于对高频性能、稳定性与微小型化要求严苛的场景： 1. 射频前端电路：如智能手机、Wi-Fi 6/6E/7模块中的阻抗匹配、谐振调谐与滤波网络，凭借其超小尺寸和C0G材料的高Q值，保障5G毫米波及Sub-6 GHz频段信号完整性； 2. 高频时钟与振荡电路：用于晶振负载电容、PLL环路滤波器等，提供精准、低相噪的电容基准； 3. 精密传感与ADC/DAC接口：在医疗电子、工业传感器中承担去耦、滤波或采样保持辅助功能，避免温漂与老化引入误差； 4. 可穿戴设备与TWS耳机：满足空间极度受限条件下高频旁路（如RF收发器供电引脚）需求，兼顾低ESL/ESR与高可靠性。 其符合RoHS与REACH标准，支持无铅回流焊，适用于高密度SMT自动化产线。需注意：因容量极小（1.5 pF），设计中应严格控制PCB寄生电容影响，推荐使用短而窄的走线与优化焊盘布局以确保实际性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 1.5PF 25V NP0 0201 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Samsung Electro-Mechanics America, Inc |
| 数据手册 | |

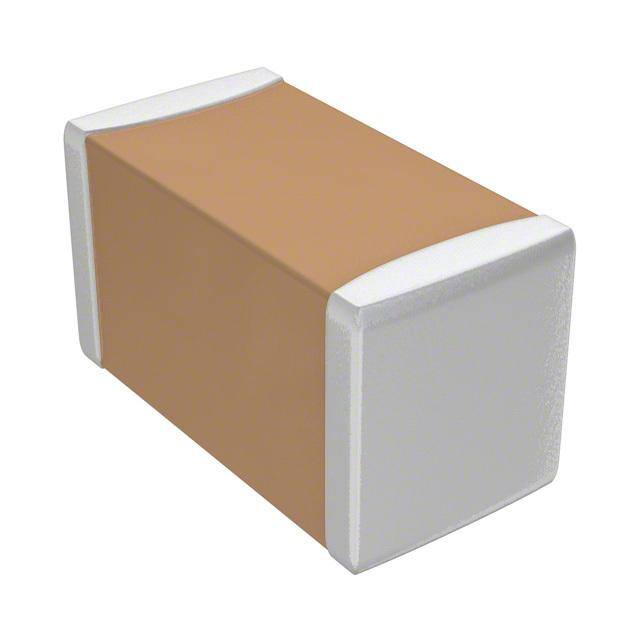

| 产品图片 |
|
| 产品型号 | CL03C1R5BA3GNNH |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CL |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.013"（0.33mm） |
| 大小/尺寸 | 0.024" 长 x 0.012" 宽（0.60mm x 0.30mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±0.1pF |
| 封装/外壳 | 0201（0603 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 15,000 |
| 温度系数 | C0G，NP0 |
| 特性 | - |
| 特色产品 | http://www.digikey.cn/product-highlights/cn/zh/samsung-mlcc-ceramic-capacitors/4040 |
| 电压-额定 | 25V |
| 电容 | 1.5pF |
| 等级 | - |
| 高度-安装（最大值） | - |
