Datasheet下载- 型号： CHF3020CBF500L
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CHF3020CBF500L由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CHF3020CBF500L价格参考。BournsCHF3020CBF500L封装/规格：未分类， 暂无。您可以下载CHF3020CBF500L参考资料、Datasheet数据手册功能说明书，资料中有CHF3020CBF500L 详细功能的应用电路图电压和使用方法及教程。
CHF3020CBF500L 是 Bourns Inc. 推出的一款高可靠性、大电流铁氧体磁珠（Ferrite Bead），属于 RF 其它 IC 和模块类别。其核心参数为：额定电流 5.0A，直流电阻低至约 12mΩ，阻抗在 100MHz 时达 50Ω（典型值），采用 3020（7.6×5.0mm）表面贴装封装，具备优异的高频噪声抑制能力。 主要应用场景包括： - 电源输入/输出端滤波：用于开关电源（如 DC-DC 转换器、POL 模块）的输入端，抑制来自前端或负载侧传导的高频开关噪声（数十MHz 至数百MHz），满足 CISPR 22/32 等电磁兼容（EMC）要求； - 高速数字电路供电去噪：为 FPGA、ASIC、微处理器、DDR 内存等芯片的 VCC/VDD 引脚提供局部高频旁路，消除数字开关瞬态引起的电源轨振铃与耦合干扰； - 汽车电子系统：适用于车载信息娱乐（IVI）、ADAS 摄像头模块、ECU 等对可靠性和高温性能（工作温度 -55°C 至 +125°C）要求严苛的场景，有效抑制 CAN、LVDS 或 MIPI 接口附近的共模/差模 RF 干扰； - 工业与通信设备：在基站射频前端供电链路、PLC 控制模块或 PoE 设备中，作为 EMI 抑制元件，配合电容构成 π 型滤波器，提升系统抗扰度与辐射发射裕量。 需注意：该器件为无源磁珠，不适用于信号线串联（可能造成高频衰减失真），应优先部署于电源路径，并确保布局紧凑、接地良好以发挥最佳滤波效果。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES CHAS MNT 50 OHM 5% 10W高频/射频电阻 4GHz 10watts 50ohms |
| 产品分类 | 底座安装电阻器电阻器 |
| 品牌 | Bourns |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SMD电阻器/芯片电阻器,高频/射频电阻,Bourns CHF3020CBF500LCHF - 射频功率 |
| 数据手册 | |
| 产品型号 | CHF3020CBF500L |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=5348 |
| 产品目录绘图 |
|
| 产品种类 | 高频/射频电阻 |
| 功率(W) | 10W |
| 功率额定值 | 10 W |
| 包装 | 散装 |
| 商标 | Bourns |

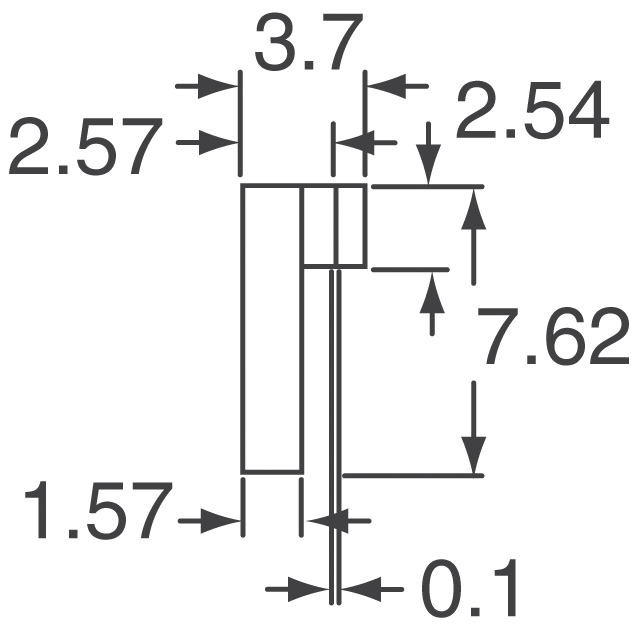

| 外壳宽度 | 5.08 mm |
| 外壳长度 | 7.62 mm |
| 外壳高度 | 3.7 mm |
| 大小/尺寸 | 0.300" 长x 0.200" 宽（7.62mm x 5.08mm） |
| 安装特性 | 法兰 |
| 容差 | 5 % |
| 封装 | Tray |
| 封装/外壳 | 扁盒，端接器 |
| 封装/箱体 | 3020 (7650 metric) |
| 工厂包装数量 | 100 |
| 引线形式 | 接片 |
| 成分 | 厚膜 |
| 标准包装 | 100 |
| 涂层，外壳类型 | 氧化铝 |
| 温度系数 | - |
| 特性 | 射频，高频率 |
| 电阻 | 50 Ohms |
| 电阻(Ω) | 50 |
| 端接类型 | SMD/SMT |
| 类型 | Power RF Terminations/Resistors |
| 系列 | CHF3020CBF |
| 频率 | 2 GHz |
| 高度 | 0.146"（3.70mm） |
