Datasheet下载- 型号： CF18JT3R00
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF18JT3R00由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF18JT3R00价格参考。STACKPOLE ELECTRONICS INC.CF18JT3R00封装/规格：未分类， 暂无。您可以下载CF18JT3R00参考资料、Datasheet数据手册功能说明书，资料中有CF18JT3R00 详细功能的应用电路图电压和使用方法及教程。
CF18JT3R00 是 Stackpole Electronics Inc. 生产的一款通孔式（THT）厚膜碳膜电阻器，阻值为3.00 Ω，精度±5%，额定功率1/8 W（0.125 W），耐压250 V，符合RoHS标准。其典型应用场景包括： 1. 电源电路：用于开关电源或线性电源中的限流、分压或反馈网络，如初级侧启动电阻、电流检测采样（需配合运放或ADC，注意功率余量）； 2. 工业控制板：在PLC模块、继电器驱动电路中作上拉/下拉电阻或LED限流（如指示灯串联使用）； 3. 消费电子：电视机、机顶盒等设备的待机电路、信号调理或ESD保护回路中的低成本匹配电阻； 4. 维修与替代：因通孔封装（轴向引线）便于手工焊接和更换，常用于老旧设备维护或原型验证。 需注意：3Ω阻值较低，实际应用中应校验功耗（P = I²R），避免超载（如电流＞0.2A时功率即超0.125W）；高频或高精度场合不推荐使用（碳膜电阻噪声及温漂较大）。建议优先用于对精度、温度稳定性要求不高的通用模拟/数字接口电路。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 3 OHM 1/8W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

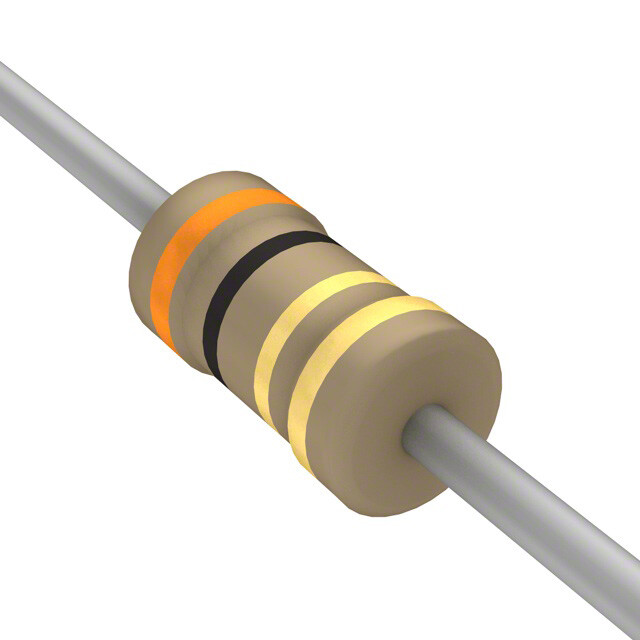

| 产品图片 |
|
| 产品型号 | CF18JT3R00 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/8 3 5% R |
| 功率(W) | 0.125W，1/8W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.067" 直径 x 0.130" 长（1.70mm x 3.30mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 3 |
| 端子数 | 2 |
| 高度 | - |
