Datasheet下载- 型号： CF14JT3R90
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JT3R90由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JT3R90价格参考。STACKPOLE ELECTRONICS INC.CF14JT3R90封装/规格：未分类， 暂无。您可以下载CF14JT3R90参考资料、Datasheet数据手册功能说明书，资料中有CF14JT3R90 详细功能的应用电路图电压和使用方法及教程。

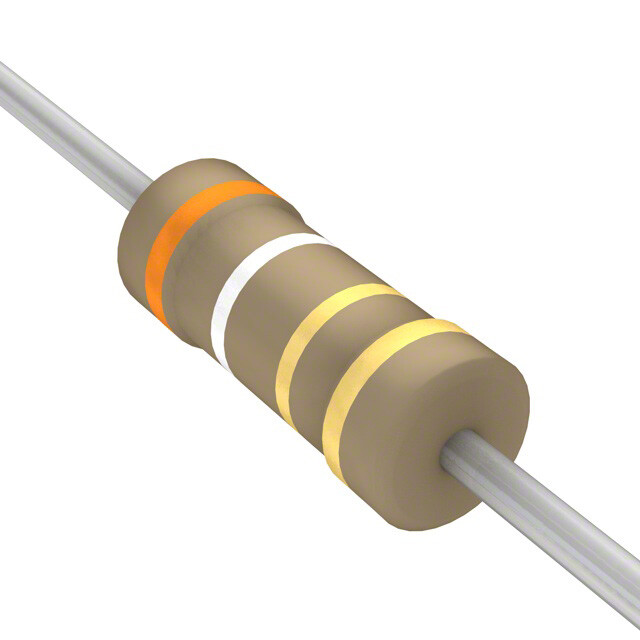

CF14JT3R90 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（CF 系列），额定功率 1/4W（0.25W），阻值 3.90Ω，精度 ±5%，耐压 250V，工作温度范围 -55℃～+155℃。其典型应用场景包括： - 电源电路：常用于开关电源、线性电源中的限流、取样或启动电阻，如初级侧启动电阻或电流检测采样电阻（需配合运放或控制器）； - 工业控制板：在PLC模块、继电器驱动电路中作基极限流电阻，保护晶体管或光耦输入端； - 家电与消费电子：应用于电饭煲、充电器、LED驱动等设备的过流保护、分压反馈或偏置网络； - 仪器仪表：作为低精度要求的电流检测电阻（如大电流场景下需注意功率裕量，3.9Ω/0.25W对应最大持续电流约0.23A）； - 教育及原型开发：因通孔封装（轴向引线）易于手工焊接与插件实验，广泛用于教学套件和电路验证板。 需注意：该电阻为碳膜材质，噪声与温漂性能弱于金属膜，不适用于高精度、低噪声或高频场合；3.9Ω阻值较低，实际使用时应校核功耗，避免长时间满载导致温升超标。建议在关键应用中留足2倍以上功率余量。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 3.9 OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF14JT3R90 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 3.9 5% R |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 3.9 |
| 端子数 | 2 |
| 高度 | - |
