Datasheet下载- 型号： CDH53NP-181JC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDH53NP-181JC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDH53NP-181JC价格参考。SumidaCDH53NP-181JC封装/规格：未分类， 暂无。您可以下载CDH53NP-181JC参考资料、Datasheet数据手册功能说明书，资料中有CDH53NP-181JC 详细功能的应用电路图电压和使用方法及教程。
CDH53NP-181JC 是 Sumida America Components Inc. 推出的一款固定电感器（功率型屏蔽绕线电感），电感值为180 µH（±5%，代码“181”表示18×10¹ = 180 µH，“J”为容差±5%，“C”为额定电流等级），额定直流电流约1.1 A，饱和电流更高，具备低DCR、高可靠性及优异的抗电磁干扰（EMI）性能。 其典型应用场景包括： ✅ DC-DC电源转换器——广泛用于降压（Buck）、升压（Boost）或升降压（Buck-Boost）拓扑中，作为储能与滤波电感，稳定输出电压； ✅ 工业电源模块与通信电源——适用于基站电源、PLC控制器、工业PC等对温升、长期稳定性要求较高的场景； ✅ 汽车电子辅助系统——满足AEC-Q200基础应力测试（非车规级但具良好鲁棒性），可用于车载信息娱乐系统、ADAS供电模块等非安全关键电源； ✅ LED驱动电源与消费类电子适配器——在紧凑型AC-DC或DC-DC次级侧提供高效滤波，抑制纹波电流； ✅ FPGA/CPU供电（POL应用）——配合多相控制器，为中低功率数字负载提供动态响应良好的电源路径。 该器件采用铁氧体磁芯+屏蔽结构，有效降低漏磁与EMI辐射，适合高密度PCB布局。需注意其工作温度范围（-40°C ~ +125°C）及降额使用（高温下需按规格书调整电流）。不适用于严苛车规主驱或医疗安规核心回路，但可胜任多数中高可靠性工业与商业电源设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 2.66 欧姆最大 |
| 描述 | POWER INDUCTOR 180UH 0.30A SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

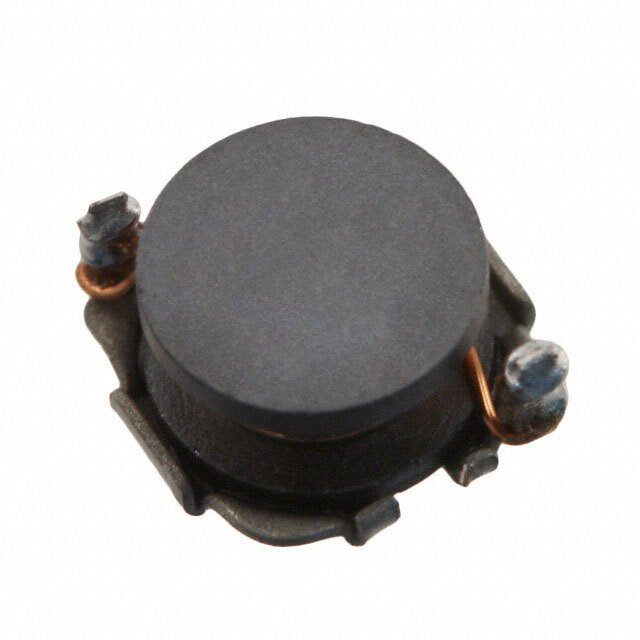

| 产品图片 |
|
| 产品型号 | CDH53NP-181JC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDH53 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26197 |
| 产品目录绘图 |
|
| 供应商器件封装 | - |
| 其它名称 | CDH53NP-181JCTR |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.236" 长 x 0.205" 宽 （6.00mm x 5.20mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,500 |
| 电感 | 180µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 300mA |
| 高度-安装（最大值） | 0.125" （3.20mm） |
