Datasheet下载- 型号： CDBA260SLR-HF
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBA260SLR-HF由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBA260SLR-HF价格参考。COMCHIP TECHNOLOGYCDBA260SLR-HF封装/规格：未分类， 暂无。您可以下载CDBA260SLR-HF参考资料、Datasheet数据手册功能说明书，资料中有CDBA260SLR-HF 详细功能的应用电路图电压和使用方法及教程。
CDBA260SLR-HF 是 Comchip Technology 推出的一款肖特基势垒整流二极管（SBD），采用 SOD-123FL 小型表面贴装封装，具有低正向压降（典型值约 0.6V @ 2A）、快速开关特性（反向恢复时间极短，<5ns）和 60V 反向重复峰值电压（VRRM）、2A 平均整流电流（IO）等关键参数。 其主要应用场景包括： 1. 低压直流电源整流：广泛用于 USB 充电器、AC-DC 适配器、PoE（以太网供电）设备中的次级同步整流或输出整流环节，可提升转换效率并降低温升； 2. DC-DC 转换器：在 buck、boost 等拓扑中作为续流二极管或整流元件，适用于通信模块、工业控制板、LED 驱动电源等对能效与空间敏感的场景； 3. 便携式电子设备：如智能手机快充模块、TWS 耳机充电仓、智能穿戴设备电源管理单元，得益于其小尺寸（SOD-123FL）、低功耗与高可靠性； 4. 反极性保护电路：利用其单向导通与低 VF 特性，在电池供电系统中实现低成本、低损耗的输入防接反保护； 5. 高频开关电源辅助绕组整流：适用于反馈供电、栅极驱动供电等低功率辅助电源路径。 该器件符合 RoHS 指令，无卤素（HF 后缀代表 Halogen Free），适合自动化贴片生产，是高密度、高能效消费类及工业类电源设计中的优选整流方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 60V 2A DO214AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

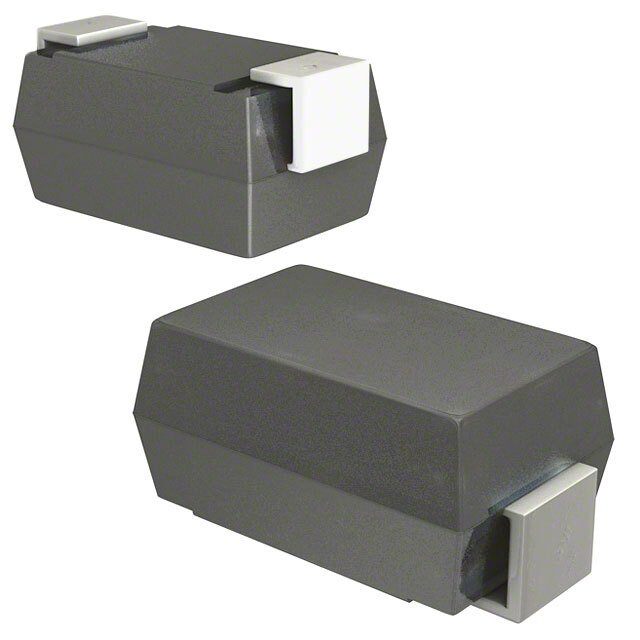

| 产品图片 | |
| 产品型号 | CDBA260SLR-HF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 500mV @ 2A |
| 不同 Vr、F时的电容 | 30pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500µA @ 60V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | DO-214AC（SMA） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度-结 | -50°C ~ 150°C |
| 标准包装 | 5,000 |
| 电压-DC反向(Vr)（最大值） | 60V |
| 电流-平均整流(Io) | 2A（DC） |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
