Datasheet下载- 型号： CD74AC109E
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD74AC109E由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD74AC109E价格参考。Texas InstrumentsCD74AC109E封装/规格：未分类， 暂无。您可以下载CD74AC109E参考资料、Datasheet数据手册功能说明书，资料中有CD74AC109E 详细功能的应用电路图电压和使用方法及教程。
CD74AC109E 是德州仪器（Texas Instruments）推出的双路正沿触发 JK 触发器（带异步置位/复位），属于高速 CMOS 逻辑器件（AC 系列），工作电压范围宽（2V–6V），具备低功耗、高噪声容限和良好驱动能力。 其典型应用场景包括： ✅ 数字系统状态控制：用于构建有限状态机（FSM）、时序控制器或模式切换电路，利用 JK 触发器的置位、复位、保持与翻转功能实现可靠状态存储与转换。 ✅ 分频与计数电路：可配置为 T' 触发器（J=K=1），构成二分频器，广泛应用于时钟分频网络、波特率发生器或低频时钟源生成。 ✅ 数据锁存与同步：在异步信号（如按键、传感器中断）进入同步数字系统前，用作两级同步器（metastability 抑制），提升系统可靠性。 ✅ 移位寄存器基础单元：作为双 JK 触发器，可灵活构成双向移位寄存器或串并转换模块，适用于简易通信接口或LED扫描驱动。 ✅ 教学与原型开发：因引脚清晰、功能典型、兼容TTL电平，常用于高校数字电路实验（如计数器设计、序列信号发生）及小批量嵌入式外围逻辑扩展。 注意：该器件为通孔DIP-16封装（CD74AC109E），适用于原型板、工业控制板及对可靠性要求较高的中低速（≤100MHz）数字系统；不适用于高频高速SerDes或超低功耗便携设备（可选更现代的低功耗系列替代）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC JK TYPE POS TRG DUAL 16DIP触发器 Dual Pos Edge |
| 产品分类 | 逻辑 - 触发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

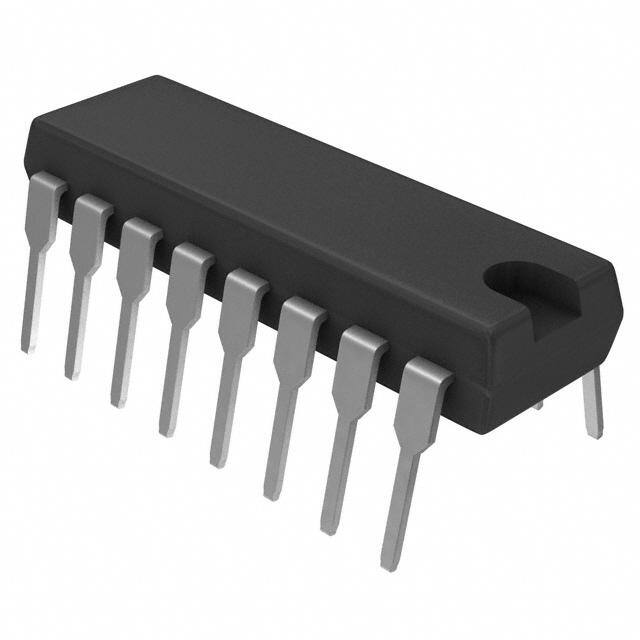

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,触发器,Texas Instruments CD74AC109E74AC |
| 数据手册 | |
| 产品型号 | CD74AC109E |
| PCN设计/规格 | |
| 不同V、最大CL时的最大传播延迟 | 10.3ns @ 5V， 50pF |
| 产品种类 | 触发器 |
| 传播延迟时间 | 129 ns |
| 低电平输出电流 | 24 mA |
| 元件数 | 2 |
| 其它名称 | 296-32943-5 |
| 功能 | 设置（预设）和复位 |
| 包装 | 管件 |
| 单位重量 | 1 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 16-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-16 |
| 工作温度 | -55°C ~ 125°C （TA） |
| 工厂包装数量 | 25 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 极性 | Inverting/Non-Inverting |
| 标准包装 | 25 |
| 每元件位数 | 1 |
| 电压-电源 | 1.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 4µA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 1.5 V |
| 电路数量 | 2 |
| 类型 | JK 型 |
| 系列 | CD74AC109 |
| 触发器类型 | 正边沿 |
| 输入电容 | 10pF |
| 输入类型 | Single-Ended |
| 输入线路数量 | 2 |
| 输出类型 | 差分 |
| 输出线路数量 | 1 |
| 逻辑类型 | J-K Positive Edge Triggered Flip-Flop |
| 逻辑系列 | AC |
| 频率-时钟 | 100MHz |
| 高电平输出电流 | - 24 mA |
