产品简介：
ICGOO电子元器件商城为您提供CD43NP-1R4MC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD43NP-1R4MC价格参考。SumidaCD43NP-1R4MC封装/规格：未分类， 暂无。您可以下载CD43NP-1R4MC参考资料、Datasheet数据手册功能说明书，资料中有CD43NP-1R4MC 详细功能的应用电路图电压和使用方法及教程。

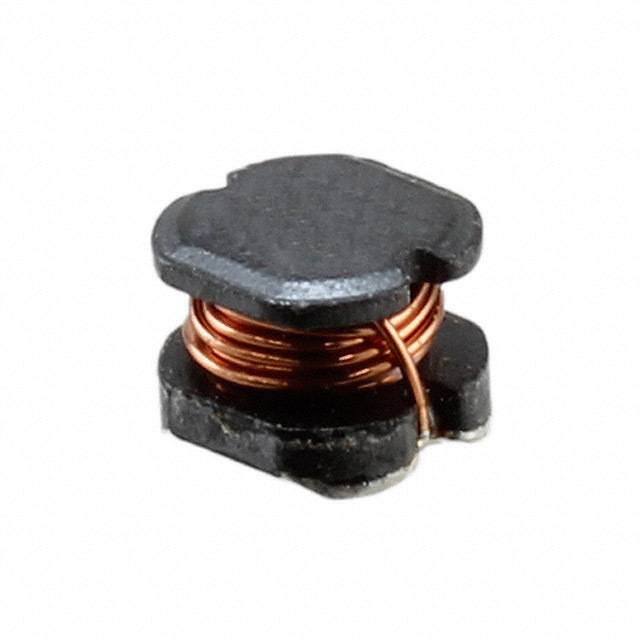

CD43NP-1R4MC 是 Sumida America Components Inc. 推出的一款固定电感器（功率电感），属 CD 系列，采用屏蔽式铁氧体磁芯、绕线结构，电感值为1.4 μH（±20%），额定电流达5.2 A（基于温升），具有低直流电阻（DCR典型值约15 mΩ）和优异的抗饱和特性。 其典型应用场景包括： ✅ DC-DC 降压转换器（Buck Converter）：广泛用于服务器电源、通信设备、工业控制板等中，作为主功率滤波电感，配合控制器（如TI、ADI或Infineon芯片）实现高效稳压输出（如12V转5V/3.3V/1.8V等）。 ✅ POL（Point-of-Load）电源模块：因体积紧凑（封装尺寸约4.3×4.3×2.8 mm）、高电流密度及良好EMI抑制能力，适用于FPGA、ASIC、CPU/GPU供电末端的本地稳压。 ✅ 车载信息娱乐系统（IVI）与ADAS辅助电源：满足AEC-Q200基础可靠性要求（注：该型号非车规级，但常用于非安全关键的车载二级电源），如T-Box、显示屏背光驱动等。 ✅ 5G基站射频单元（RRU）供电电路：为PA偏置电路、收发链路LDO前级提供低纹波、高瞬态响应的储能滤波。 该器件不适用于高频谐振（如MHz级RF电路）或高精度定时场景，主要面向中高频（100 kHz–2 MHz）、中大电流（2–6 A）的电源管理应用。选型时需结合温升、纹波电流及PCB散热设计综合评估。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 56.2 毫欧最大 |
| 描述 | INDUCTOR POWER 1.4UH 2.5A SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CD43NP-1R4MC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD43 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.177" 长 x 0.157" 宽 （4.50mm x 4.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,500 |
| 电感 | 1.4µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 7.96MHz |
| 频率-自谐振 | - |
| 额定电流 | 2.5A |
| 高度-安装（最大值） | 0.138"（3.50mm） |
