Datasheet下载- 型号： CBR06C569CAGAC
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CBR06C569CAGAC由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CBR06C569CAGAC价格参考。KemetCBR06C569CAGAC封装/规格：未分类， 暂无。您可以下载CBR06C569CAGAC参考资料、Datasheet数据手册功能说明书，资料中有CBR06C569CAGAC 详细功能的应用电路图电压和使用方法及教程。
KEMET CBR06C569CAGAC 是一款高性能车规级（AEC-Q200认证）多层陶瓷电容器（MLCC），容量为5.6 pF，容差±0.25 pF，额定电压25 V，封装尺寸为0603（1608公制），采用C0G/NP0类超稳定温度特性介质。其极低的介质损耗（tanδ < 0.001）、优异的频率稳定性（容量随频率/温度变化<±30 ppm/℃）及高Q值，使其特别适用于对精度、低相位噪声和长期可靠性要求严苛的高频模拟电路。典型应用场景包括：射频前端模块中的阻抗匹配网络与谐振回路；5G基站、毫米波通信设备中的压控振荡器（VCO）、滤波器与低噪声放大器（LNA）旁路/耦合；高精度传感器信号调理电路（如MEMS陀螺仪、加速度计的时钟参考与反馈网络）；以及汽车ADAS系统中雷达收发模块（77 GHz）的本振（LO）去耦与微调电容。因其通过AEC-Q200认证并具备宽温工作范围（–55 ℃ 至 +125 ℃），亦适用于车载信息娱乐系统、电池管理系统（BMS）的高频采样电路等严苛环境。不适用于大电流滤波或高纹波场合。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP CER 5.6PF 250V NP0 0603多层陶瓷电容器MLCC - SMD/SMT 250volts 5.6pF C0G 0603 SIZE |
| 产品分类 | 陶瓷电容器电容器 |
| 品牌 | Kemet |
| 产品手册 | http://www.kemet.com/docfinder?Partnumber=CBR06C569CAGAC |

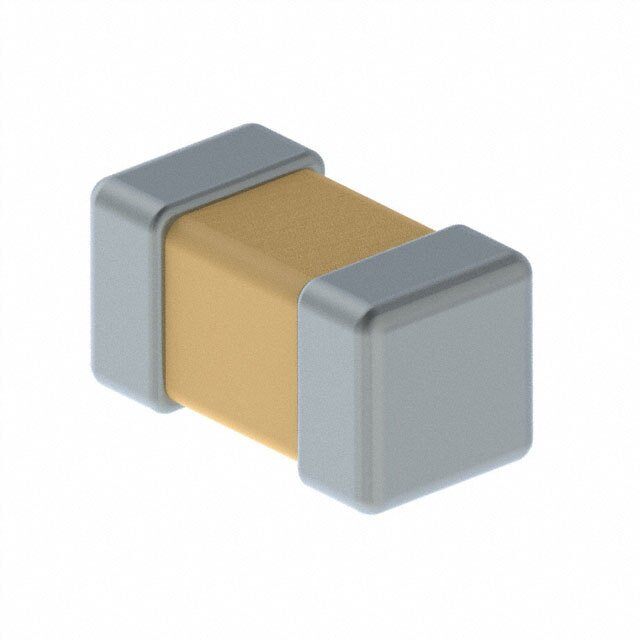

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MLCC,多层陶瓷电容器MLCC - SMD/SMT,Kemet CBR06C569CAGACCBR |
| 数据手册 | |
| 产品型号 | CBR06C569CAGAC |
| 产品 | RF Microwave MLCCs |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26226 |
| 产品种类 | 多层陶瓷电容器MLCC - SMD/SMT |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.034"（0.87mm） |
| 商标 | Kemet |
| 外壳代码-in | 0603 |
| 外壳代码-mm | 1608 |
| 外壳宽度 | 0.8 mm |
| 外壳长度 | 1.6 mm |
| 外壳高度 | 0.8 mm |
| 大小/尺寸 | 0.063" 长 x 0.031" 宽（1.60mm x 0.80mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | 0.25 pF |
| 封装 | Reel |
| 封装/外壳 | 0603（1608 公制） |
| 封装/箱体 | 0603 (1608 metric) |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 4000 |
| 应用 | RF，微波，高频 |
| 引线形式 | - |
| 引线间距 | - |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 4,000 |
| 温度系数 | C0G，NP0 |
| 温度系数/代码 | +/- 30 PPM / C |
| 特性 | 高 Q 值，低损耗 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/kemet-cbr-rf-ceramics/1028 |
| 电介质 | C0G (NP0) |
| 电压-额定 | 250V |
| 电压额定值 | 250 V |
| 电压额定值DC | 250 V |
| 电容 | 5.6 pF |
| 端接类型 | SMD/SMT |
| 等级 | - |
| 类 | Class 1 |
| 类型 | SMD High Power Applications, Ultra High Q, Low ESR, 6.3 - 500 VDC (RF & Microwave) |
| 系列 | CBR |
| 零件号别名 | CBR06C569CAGACTU |
| 高度-安装（最大值） | - |
