Datasheet下载- 型号： BZX79-B36,133
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZX79-B36,133由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX79-B36,133价格参考。NXP SemiconductorsBZX79-B36,133封装/规格：未分类， 暂无。您可以下载BZX79-B36,133参考资料、Datasheet数据手册功能说明书，资料中有BZX79-B36,133 详细功能的应用电路图电压和使用方法及教程。

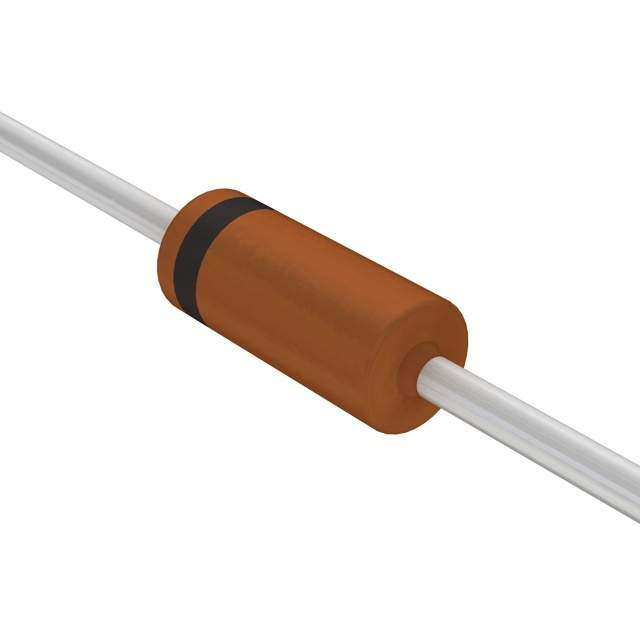

BZX79-B36,133 是 Nexperia 推出的一款标准玻璃封装齐纳二极管（单管），标称稳压值为 36 V（容差 ±5%，即 34.2–37.8 V），最大功率耗散为 400 mW，典型测试电流 IZT 为 5 mA。其主要应用场景包括： 1. 电压基准与稳压：适用于低功耗、非精密场合的基准电压源，如简易电源稳压、信号电平钳位或参考点设定； 2. 过压保护与箝位：在模拟/数字电路输入端并联使用，限制瞬态高压（如 ESD 或开关噪声），保护后级 IC（如微控制器I/O口、传感器接口）； 3. 电源监控与反馈：配合电阻分压网络，用于线性稳压器（如78xx系列）的输出电压检测或反馈环路； 4. 工业与消费电子：广泛用于家电控制板、LED驱动电路、电池管理模块、仪表显示电路等对成本敏感、环境应力适中（工作温度 -65°C 至 +200°C）的场景。 该器件采用 DO-35 玻璃封装，体积小、可靠性高、响应快，但不适用于大电流或高精度稳压需求（建议选用TL431或更高性能齐纳/基准源替代）。注意需合理设计限流电阻，确保工作电流在 1–20 mA 范围内以保障稳定击穿与寿命。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 36V 400MW ALF2稳压二极管 Diode Zener Single 36V 2% 500mW 2-Pin |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | http://www.nxp.com/documents/data_sheet/BZX79.pdf?ecmp=mouser |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,NXP Semiconductors BZX79-B36,133- |
| 数据手册 | |
| 产品型号 | BZX79-B36,133 |
| PCN其它 | |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 25.2V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | ALF2 |
| 其它名称 | 933167000133 |
| 功率-最大值 | 400mW |
| 功率耗散 | 500 mW |
| 包装 | 带盒（TB） |
| 商标 | NXP Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 容差 | ±2% |
| 封装 | Ammo Pack |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 封装/箱体 | DO-35 |
| 工作温度 | -65°C ~ 200°C |
| 工厂包装数量 | 10000 |
| 最大反向漏泄电流 | 50 nA |
| 最大工作温度 | + 200 C |
| 最大齐纳阻抗 | 90 Ohms |
| 最小工作温度 | - 65 C |
| 标准包装 | 10,000 |
| 电压-齐纳（标称值）(Vz) | 36V |
| 电压容差 | 2 % |
| 电压温度系数 | 31.8 mV/K |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 90 欧姆 |
| 齐纳电压 | 36 V |
