Datasheet下载- 型号： BZX585-B43,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZX585-B43,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX585-B43,115价格参考。NXP SemiconductorsBZX585-B43,115封装/规格：未分类， 暂无。您可以下载BZX585-B43,115参考资料、Datasheet数据手册功能说明书，资料中有BZX585-B43,115 详细功能的应用电路图电压和使用方法及教程。

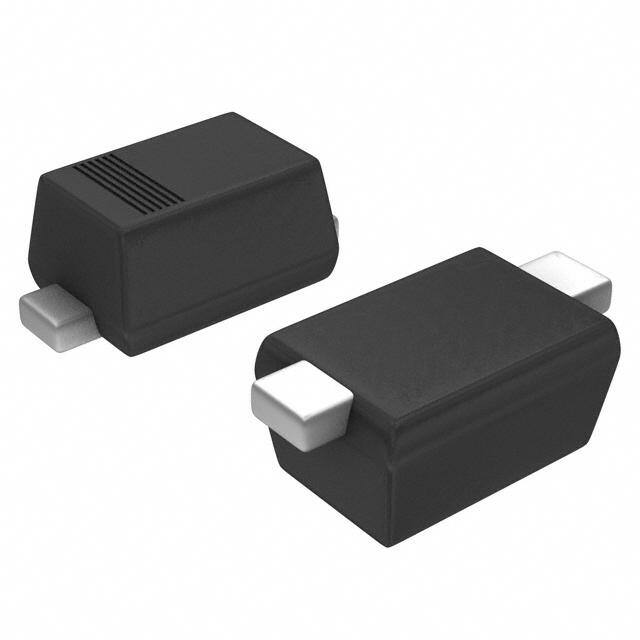

BZX585-B43,115 是 NXP USA Inc. 推出的表面贴装（SOD-523 封装）单齐纳二极管，标称稳压值为 43 V（容差 ±2%，即 42.14–43.86 V），最大功率耗散为 300 mW，典型动态阻抗低（约 190 Ω @ IZ = 5 mA），具有良好的温度稳定性和快速响应特性。 其主要应用场景包括： 1. 精密电压基准与稳压：适用于低功耗便携设备（如传感器模块、IoT节点）中为ADC、比较器或微控制器提供稳定的参考电压； 2. 过压保护（OVP）：常与TVS或串联限流电阻配合，用于保护后级敏感电路（如MCU GPIO、通信接口）免受瞬态浪涌或电源波动影响； 3. 电源轨钳位：在DC-DC转换器反馈环路或LDO输出端实现电压箝位，防止异常升压损坏负载； 4. 信号电平限制：在模拟前端（如电流检测放大器输出端）中限制信号幅值，防止ADC饱和或后级电路过载； 5. 工业与汽车电子辅助电路：符合AEC-Q200倾向性要求（需查具体批次认证），可用于车载信息娱乐系统、车身控制模块中的次级稳压/检测电路（非主电源路径）。 注意：该器件为单向齐纳，不适用于交流整流；因功率有限，不可替代大能量浪涌保护器件；设计时需确保工作电流在 1–20 mA 典型范围内，并留足热余量。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 43V 300MW SOD523稳压二极管 DIODE ZENER 2 PCT |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,NXP Semiconductors BZX585-B43,115- |
| 数据手册 | |
| 产品型号 | BZX585-B43,115 |
| 不同If时的电压-正向(Vf) | 1.1V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 30.1V |
| 产品种类 | Diodes - Zener |
| 供应商器件封装 | SOD-523 |
| 其它名称 | 934057414115 |
| 功率-最大值 | 300mW |
| 功率耗散 | 300 mW |
| 包装 | 带卷 （TR） |
| 商标 | NXP Semiconductors |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | ±2% |
| 封装 | Reel |
| 封装/外壳 | SC-79，SOD-523 |
| 封装/箱体 | SC-79 |
| 工作温度 | -65°C ~ 150°C |
| 工厂包装数量 | 3000 |
| 最大反向漏泄电流 | 50 nA |
| 最大工作温度 | + 150 C |
| 最大齐纳阻抗 | 150 Ohms |
| 最小工作温度 | - 65 C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 43V |
| 电压容差 | 2 % |
| 电压温度系数 | 41.2 mV/K |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 150 欧姆 |
| 零件号别名 | BZX585-B43 T/R |
| 齐纳电压 | 43 V |
