Datasheet下载- 型号： BZV85-C68,113
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZV85-C68,113由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZV85-C68,113价格参考。NXP SemiconductorsBZV85-C68,113封装/规格：未分类， 暂无。您可以下载BZV85-C68,113参考资料、Datasheet数据手册功能说明书，资料中有BZV85-C68,113 详细功能的应用电路图电压和使用方法及教程。

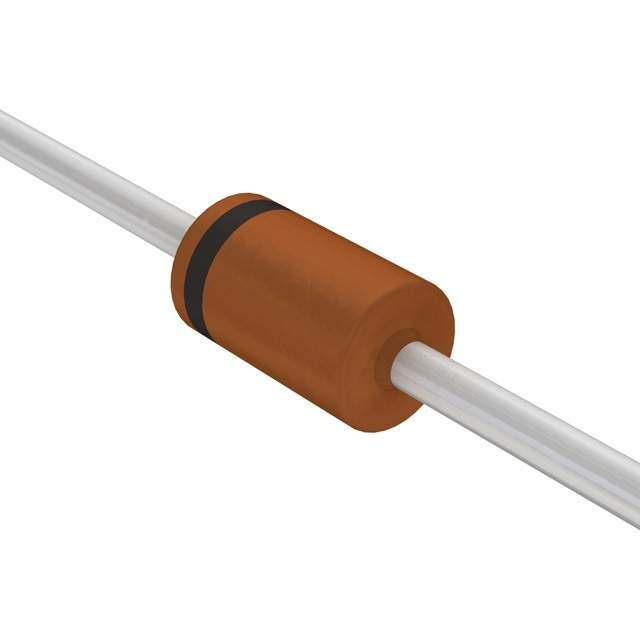

BZV85-C68,113 是 Nexperia 推出的一款玻璃封装、轴向引线的齐纳二极管（单管），标称稳压值为 68 V（容差 ±5%，即 64.6–71.4 V），最大功率为 1.3 W，典型动态阻抗约 300 Ω（Iz = 5 mA）。其主要应用场景包括： 1. 过压保护与电压钳位：常用于电源输入端或敏感电路节点，配合TVS或限流电阻，对瞬态高压（如开关噪声、感应浪涌）进行钳位，防止后级器件（如MCU、传感器）损坏。 2. 基准电压源：在中低精度要求的模拟电路中（如简易稳压电源、比较器参考端），提供稳定的68 V基准，适用于工业控制、仪表等对成本和可靠性敏感的场景。 3. 反馈回路稳压：在离线式开关电源（如反激变换器）的初级侧反馈网络中，与光耦配合实现输出电压调节；也可用于辅助电源的稳压绕组检测。 4. LED驱动与恒流偏置：在高电压LED串驱动电路中，作为分压/稳压元件，保障驱动IC工作电压稳定。 该器件采用DO-35玻璃封装，具备良好热稳定性、低漏电流（IR ≤ 0.1 µA @ 54.4 V）及长期可靠性，适合工业、汽车售后（非安全关键系统）、家电及通用电子设备。注意：因68 V属较高稳压值，设计时需确保功耗在额定范围内，并考虑散热与瞬态能量吸收能力。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 68V 1.3W DO41稳压二极管 DIODE ZENER 5 PCT |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,NXP Semiconductors BZV85-C68,113- |
| 数据手册 | |
| 产品型号 | BZV85-C68,113 |
| PCN其它 | |
| 不同If时的电压-正向(Vf) | 1V @ 50mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 48V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | DO-41 |
| 其它名称 | 933500850113 |
| 功率-最大值 | 1.3W |
| 功率耗散 | 1.3 W |
| 包装 | 带卷 （TR） |
| 商标 | NXP Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 封装/箱体 | DO-41 |
| 工作温度 | -65°C ~ 200°C |
| 工厂包装数量 | 5000 |
| 最大反向漏泄电流 | 50 nA |
| 最大工作温度 | + 200 C |
| 最大齐纳阻抗 | 200 Ohms |
| 最小工作温度 | - 65 C |
| 标准包装 | 5,000 |
| 电压-齐纳（标称值）(Vz) | 68V |
| 电压容差 | 5 % |
| 电压温度系数 | 70.75 mV/K |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 200 欧姆 |
| 零件号别名 | BZV85-C68 T/R |
| 齐纳电压 | 68 V |
