Datasheet下载- 型号： BT300S-600R,118
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BT300S-600R,118由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BT300S-600R,118价格参考。NXP SemiconductorsBT300S-600R,118封装/规格：未分类， 暂无。您可以下载BT300S-600R,118参考资料、Datasheet数据手册功能说明书，资料中有BT300S-600R,118 详细功能的应用电路图电压和使用方法及教程。
BT300S-600R,118 是 NXP USA Inc.（现属恩智浦半导体）推出的单向晶闸管（SCR），额定电压600V、通态平均电流3A，采用SOT-223封装，具备高可靠性与紧凑设计。其典型应用场景包括： - 小型家电控制：如电风扇、取暖器、抽油烟机中的交流电机调速与启停控制，利用SCR的相位控制实现功耗调节； - LED/LCD背光调光电路：在低成本AC-DC驱动中作可控整流开关，配合触发电路实现亮度调节； - 固态继电器（SSR）初级驱动级：作为隔离后端的功率开关，替代机械继电器，提升寿命与响应速度； - 电源保护与浪涌抑制：在过压/过流保护模块中作为快速关断器件（需配合检测与触发电路）； - 工业控制模块：用于PLC输出扩展板、小型温控器或照明控制器中，驱动阻性/感性负载（如加热丝、小功率电磁阀）。 该器件适用于工频（50/60Hz）交流线路，强调低触发电流（≤50μA）、高dv/dt耐受能力（≥100 V/μs）及热稳定性，适合空间受限、成本敏感且对可靠性要求适中的中低功率场合。不适用于高频开关或大电流连续导通场景（如焊机主回路）。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | THYRISTOR 8A 600V DPAKSCR TAPE13 SCR |
| 产品分类 | SCR - 单个分离式半导体 |
| GateTriggerCurrent-Igt | 15 mA |
| GateTriggerVoltage-Vgt | 1.5 V |
| 品牌 | NXP Semiconductors |
| 产品手册 | |

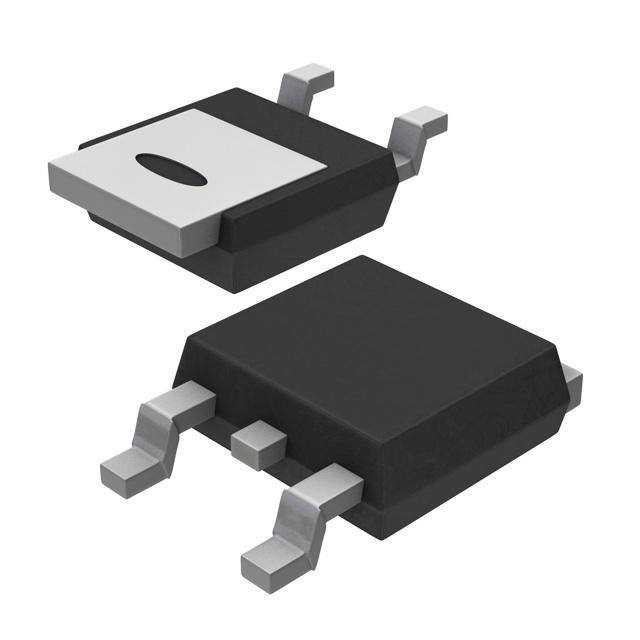

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,SCR,NXP Semiconductors BT300S-600R,118- |
| 数据手册 | |
| 产品型号 | BT300S-600R,118 |
| SCR类型 | 标准恢复型 |
| 不重复通态电流 | 71 A |
| 产品目录页面 | |
| 产品种类 | SCR |
| 供应商器件封装 | DPAK |
| 保持电流Ih最大值 | 20 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.5 mA |
| 其它名称 | 568-3684-6 |
| 包装 | Digi-Reel® |
| 商标 | NXP Semiconductors |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | TO-252-3，DPak（2 引线+接片），SC-63 |
| 封装/箱体 | SOT-428 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 2500 |
| 最大栅极峰值反向电压 | 5 V |
| 栅极触发电压-Vgt | 1.5 V |
| 栅极触发电流-Igt | 15 mA |
| 标准包装 | 1 |
| 正向电压下降 | 1.6 V |
| 电压-断态 | 600V |
| 电压-栅极触发(Vgt)（最大值） | 1.5V |
| 电压-通态(Vtm)（最大值） | 1.6V |
| 电流-不重复浪涌50、60Hz(Itsm) | 65A，71A |
| 电流-保持(Ih)（最大值） | 20mA |
| 电流-断态（最大值） | 500µA |
| 电流-栅极触发(Igt)（最大值） | 15mA |
| 电流-通态(It(AV))（最大值） | 5A |
| 电流-通态(It(RMS))（最大值） | 8A |
| 零件号别名 | /T3 BT300S-600R |
| 额定重复关闭状态电压VDRM | 600 V |
