Datasheet下载- 型号： BGA2776,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BGA2776,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BGA2776,115价格参考。NXP SemiconductorsBGA2776,115封装/规格：未分类， 暂无。您可以下载BGA2776,115参考资料、Datasheet数据手册功能说明书，资料中有BGA2776,115 详细功能的应用电路图电压和使用方法及教程。
BGA2776,115 是 NXP USA Inc. 推出的一款高性能射频放大器（RF Amplifier），属于宽带、高线性度、低噪声的GaAs pHEMT MMIC（单片微波集成电路）器件。其典型工作频率范围为0.1–3.8 GHz，适用于多频段无线通信系统。 主要应用场景包括： - 蜂窝通信基础设施：作为基站（BTS）或小型基站（Small Cell）中的驱动级或末级功率放大器，支持LTE、5G Sub-6 GHz频段（如n78/n41等）的发射链路； - 无线回传设备：用于点对点（PtP）或点对多点（PtMP）微波回传系统中，提供高增益（典型增益约20 dB）与良好OIP3（三阶交调点约45 dBm），保障信号完整性； - 射频测试与测量设备：在矢量网络分析仪（VNA）、信号发生器等仪器的前端模块中用作宽带增益模块； - 物联网（IoT）与专网通信：适配CBRS、WiMAX、WLAN（2.4/5 GHz）等宽频应用，支持紧凑型射频设计； - 汽车电子：用于车载V2X（C-V2X）通信模块的射频前端，满足AEC-Q200可靠性要求（注：需确认具体封装版本是否通过车规认证）。 该器件采用SOT363（SC-70）小型封装，支持5V单电源供电，具备内置偏置电路与ESD保护，便于集成于高密度PCB设计中。其高效率（PAE约30% @ 2.6 GHz）与稳定性能使其成为中功率射频发射链路的理想选择。
| 参数 | 数值 |
| 产品目录 | 射频/IF 和 RFID半导体 |
| 描述 | IC MMIC AMPLIFIER 6TSSOP射频放大器 TAPE-7 MMIC-RFS |
| 产品分类 | RF 放大器集成电路 - IC |
| 品牌 | NXP Semiconductors |
| 产品手册 | |

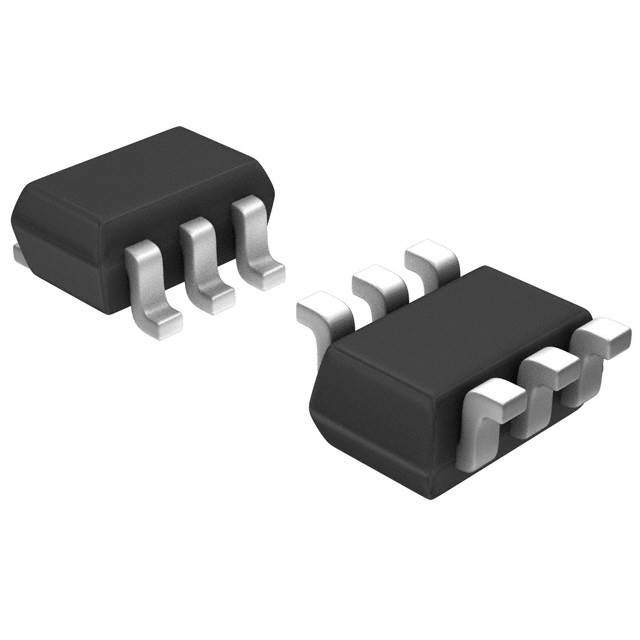

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF集成电路,射频放大器,NXP Semiconductors BGA2776,115- |
| 数据手册 | |
| P1dB | 7.2 dBm |
| 产品型号 | BGA2776,115 |
| PCN封装 | |
| RF类型 | ISM |
| 产品种类 | 射频放大器 |
| 供应商器件封装 | 6-TSSOP |
| 其它名称 | 568-3545-6 |
| 功率增益类型 | 23.2 dB |
| 包装 | Digi-Reel® |
| 商标 | NXP Semiconductors |
| 噪声系数 | 4.9 dB |
| 增益 | 23.2dB |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 6-TSSOP，SC-88，SOT-363 |
| 封装/箱体 | SOT-363-6 |
| 工作电源电压 | 5 V |
| 工作频率 | 100 MHz to 2.8 GHz |
| 工厂包装数量 | 3000 |
| 最大功率耗散 | 200 mW |
| 最大工作温度 | + 150 C |
| 标准包装 | 1 |
| 测试频率 | 1 GHz |
| 电压-电源 | 5 V ~ 6 V |
| 电流-电源 | 24.4mA |
| 电源电流 | 24.4 mA |
| 类型 | MMIC Amplifier |
| 输入返回损失 | 7 dB |
| 输出截获点 | 18.6 dBm |
| 通道数量 | 1 Channel |
| 零件号别名 | BGA2776 T/R |
| 频率 | 0Hz ~ 3GHz |
