Datasheet下载- 型号： BC550
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BC550由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BC550价格参考。Fairchild SemiconductorBC550封装/规格：未分类， 暂无。您可以下载BC550参考资料、Datasheet数据手册功能说明书，资料中有BC550 详细功能的应用电路图电压和使用方法及教程。
BC550是安森美（ON Semiconductor）推出的通用NPN型双极结型晶体管（BJT），具有中等电流增益（hFE典型值为110–800，分档：BC550A/B/C）、最大集电极电流IC=100mA、最大集电极-发射极电压VCEO=45V，采用TO-92封装，功耗低（PD≈500mW），开关与放大特性均衡。 其典型应用场景包括： 1. 小信号放大：常用于音频前置放大器、传感器信号调理电路（如温度、光敏电阻输出的微弱信号放大）； 2. 开关控制：驱动LED、小型继电器、蜂鸣器或逻辑电平转换（如MCU GPIO驱动负载，配合基极限流电阻）； 3. 模拟电路基础单元：构成恒流源、镜像电流源、简单振荡器（如多谐振荡器）、线性稳压反馈回路中的误差放大管； 4. 教育与原型开发：因参数稳定、成本低、易于获取，广泛用于电子教学实验板及DIY项目中，帮助理解BJT工作原理（放大区/饱和区/截止区）。 需注意：BC550非功率器件，不适用于大电流或高频（fT≈300MHz，但实际开关/放大应用通常限于数百kHz以内）场景；高温或高可靠性要求场合建议选用车规或工业级型号。设计时应合理设置偏置，避免热击穿，并注意批次间hFE差异对电路一致性的影响。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS NPN LN 45V 100MA TO-92 |
| 产品分类 | 晶体管(BJT) - 单路 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

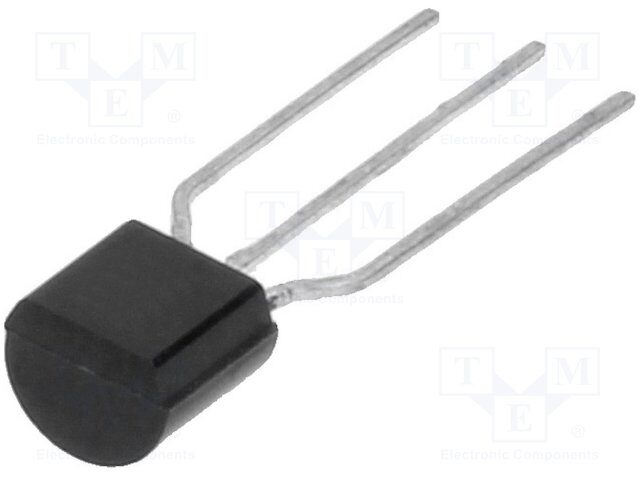

| 产品图片 |
|
| 产品型号 | BC550 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 600mV @ 5mA，100mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 110 @ 2mA，5V |
| 供应商器件封装 | TO-92-3 |
| 功率-最大值 | 500mW |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-226-3、TO-92-3 标准主体 |
| 晶体管类型 | NPN |
| 标准包装 | 2,000 |
| 电压-集射极击穿（最大值） | 45V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | - |
| 频率-跃迁 | 300MHz |
,TO-226_straightlead.jpg)
