Datasheet下载- 型号： ATF22V10CQZ-20SC
- 制造商： Atmel
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ATF22V10CQZ-20SC由Atmel设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ATF22V10CQZ-20SC价格参考。AtmelATF22V10CQZ-20SC封装/规格：未分类， 暂无。您可以下载ATF22V10CQZ-20SC参考资料、Datasheet数据手册功能说明书，资料中有ATF22V10CQZ-20SC 详细功能的应用电路图电压和使用方法及教程。
ATF22V10CQZ-20SC 是 Microchip Technology（原 Atmel）推出的高性能、低功耗 CMOS GAL（通用阵列逻辑）器件，属于嵌入式PLD类别。其典型应用场景包括： - 数字系统 glue logic（粘合逻辑）：在传统微控制器或FPGA外围电路中，实现地址译码、总线驱动、信号时序调整、I/O扩展等，替代多片74系列逻辑芯片，简化PCB设计并提升可靠性。 - 工业控制与自动化设备：用于PLC模块、传感器接口、电机控制时序逻辑、状态机实现（如步进电机相序控制、故障检测与响应逻辑）等，凭借其-20ns传播延迟和宽温工业级封装（SOIC-24），适应严苛环境。 - 通信与仪器仪表：在协议转换器、数据采集前端、测试设备中实现UART/RS-232电平适配、握手信号生成、采样控制逻辑等定制化时序功能。 - 消费电子与家电控制：作为低成本可编程逻辑单元，用于按键扫描、LED显示驱动、电源管理时序协调等，支持在产线上通过ISP（在系统可编程）快速配置与升级。 该器件支持5V供电，兼容TTL电平，内置可编程加密位，具备上电自动配置能力，无需外部配置器件，适用于对成本、功耗和设计灵活性有综合要求的中低复杂度数字逻辑应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC PLD 10MC 20NS 24SOIC |
| 产品分类 | 嵌入式 - PLD（可编程逻辑器件） |
| 品牌 | Atmel |
| 数据手册 | |

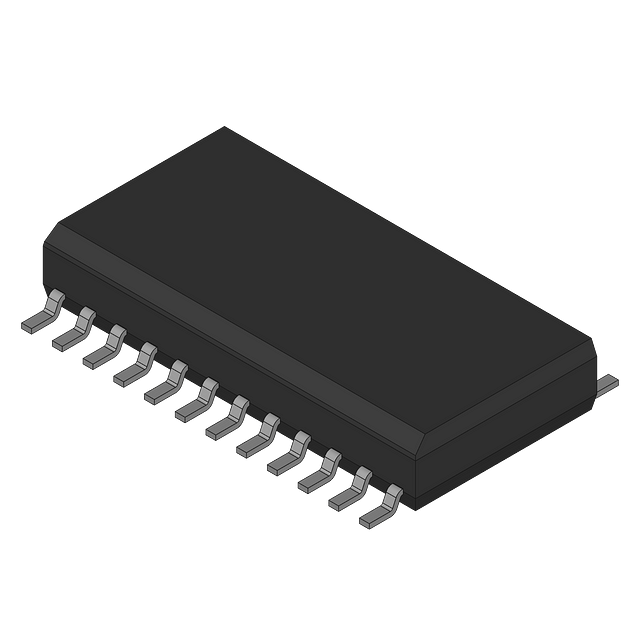

| 产品图片 |
|
| 产品型号 | ATF22V10CQZ-20SC |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 22V10 |
| 供应商器件封装 | 24-SOIC W |
| 包装 | 管件 |
| 可编程类型 | EE PLD |
| 安装类型 | 表面贴装 |
| 宏单元数 | 10 |
| 封装/外壳 | 24-SOIC（0.295"，7.50mm 宽） |
| 标准包装 | 31 |
| 电压-输入 | 5V |
| 速度 | 20ns |
