Datasheet下载- 型号： ADP8863ACBZ-R7
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADP8863ACBZ-R7由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADP8863ACBZ-R7价格参考。AnalogADP8863ACBZ-R7封装/规格：未分类， 暂无。您可以下载ADP8863ACBZ-R7参考资料、Datasheet数据手册功能说明书，资料中有ADP8863ACBZ-R7 详细功能的应用电路图电压和使用方法及教程。
ADP8863ACBZ-R7 是 Analog Devices Inc.（ADI）推出的高集成度、电荷泵型LED驱动器，专为便携式消费电子设备设计。其典型应用场景包括：智能手机和平板电脑的背光驱动（尤其适用于中小尺寸LCD显示屏，支持最多6路独立可编程LED通道）；可穿戴设备（如智能手表、TWS耳机充电盒）中状态指示灯、呼吸灯及RGB氛围灯的智能控制；数码相机、便携式医疗设备等对低噪声、小尺寸和高能效有要求的嵌入式系统中的LED提示与照明功能。该芯片集成自动渐变（fade-in/fade-out）、亮度动态调节（通过I²C接口或硬件引脚）、LED开路/短路保护及热管理功能，支持1x/1.5x自适应电荷泵，可在2.5V–5.5V输入电压下高效工作，显著降低EMI并节省PCB空间。其超小型12-ball WLCSP封装（1.64 mm × 1.64 mm）特别适合紧凑型终端产品。需注意：该器件不适用于大功率照明或高亮度主屏背光（如TV或大尺寸平板），亦非恒流线性驱动架构，故不推荐用于需要极高电流精度或PWM调光深度大于10,000:1的严苛场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC LED DRVR WHIT BCKLGT 20-WLCSP |
| 产品分类 | PMIC - LED 驱动器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |
| 产品图片 |
|

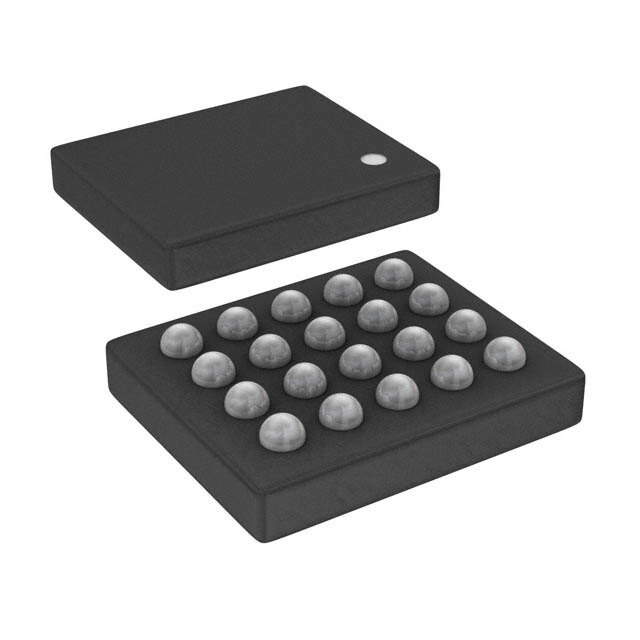

| 产品型号 | ADP8863ACBZ-R7 |
| PCN封装 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 20-WLCSP |
| 其它名称 | ADP8863ACBZ-R7DKR |
| 内部驱动器 | 是 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-UFBGA，WLCSP |
| 工作温度 | -40°C ~ 85°C |
| 恒压 | - |
| 恒流 | - |
| 拓扑 | 切换式电容器（充电泵） |
| 标准包装 | 1 |
| 电压-电源 | 2.5 V ~ 5.5 V |
| 电压-输出 | 4.3 V ~ 5.5 V |
| 类型-初级 | 背光，LED 闪烁器 |
| 类型-次级 | RGB，白色 LED |
| 输出数 | 7 |
| 频率 | 800kHz ~ 1.32MHz |
