Datasheet下载- 型号： AD7545JN
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD7545JN由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD7545JN价格参考。AnalogAD7545JN封装/规格：未分类， 暂无。您可以下载AD7545JN参考资料、Datasheet数据手册功能说明书，资料中有AD7545JN 详细功能的应用电路图电压和使用方法及教程。
AD7545JN是Analog Devices Inc.（ADI）推出的12位并行输入、电流输出型数模转换器（DAC），采用双列直插DIP-20封装，具有±0.5 LSB积分非线性（INL）、低功耗（典型50 mW）及±10 V参考电压兼容等特性。其典型应用场景包括： 1. 工业过程控制：用于PLC模拟量输出模块，将控制器数字信号精准转换为4–20 mA或0–10 V标准工业信号（需外接I/V转换电路），实现对阀门、变频器等执行机构的闭环调节。 2. 自动测试设备（ATE）：在精密信号源中生成可编程直流偏置或校准基准电压，满足高稳定性和低噪声要求。 3. 仪器仪表：应用于数字万用表、函数发生器、数据采集系统中的校准通道或辅助DAC，提供高精度参考电平或补偿信号。 4. 军事与航空航天：凭借J级（-55°C至+125°C）宽温工作范围和高可靠性，适用于机载传感器接口、雷达波形合成等严苛环境下的模拟信号重建。 需注意：AD7545JN为电流输出型，实际应用中需搭配运算放大器（如OP07、AD707）构成I/V转换电路；其CMOS工艺支持TTL/DTL电平兼容，便于与微控制器或FPGA直接接口。虽为较早期型号，仍在部分高可靠性、小批量工业及军工项目中持续使用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC DAC 12BIT MULTIPLYING 20-DIP |
| 产品分类 | 数据采集 - 数模转换器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

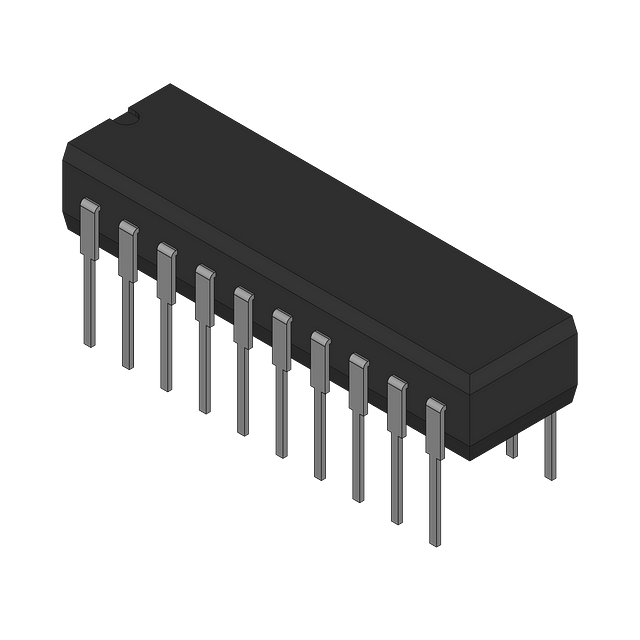

| 产品图片 |
|
| 产品型号 | AD7545JN |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=19145http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=18614http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26125http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26140http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26150http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26147 |
| 位数 | 12 |
| 供应商器件封装 | 20-PDIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 20-DIP（0.300"，7.62mm） |
| 工作温度 | 0°C ~ 70°C |
| 建立时间 | 2µs |
| 数据接口 | - |
| 标准包装 | 18 |
| 电压源 | 单电源 |
| 转换器数 | 1 |
| 输出数和类型 | 1 电流，单极1 电流，双极 |
| 采样率（每秒） | * |
