Datasheet下载- 型号： AD5556CRU
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD5556CRU由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD5556CRU价格参考。AnalogAD5556CRU封装/规格：未分类， 暂无。您可以下载AD5556CRU参考资料、Datasheet数据手册功能说明书，资料中有AD5556CRU 详细功能的应用电路图电压和使用方法及教程。
AD5556CRU是Analog Devices Inc.（ADI）推出的16位、高速、并行接口数模转换器（DAC），采用28引脚TSSOP封装。其典型应用场景聚焦于对精度、速度和稳定性能有较高要求的工业与仪器仪表领域。 该器件支持±10 V双极性输出（需配合外部运算放大器及基准源），建立时间仅1 µs，积分非线性（INL）达±1 LSB，具备优异的动态性能和低噪声特性。主要应用包括： - 自动测试设备（ATE）：用于快速、精确地生成校准信号或激励波形，满足高速板级测试需求； - 工业过程控制：驱动高精度执行器（如压电阀、光束偏转器）、闭环控制系统中的模拟设定点输出； - 精密仪器仪表：如数字示波器、任意波形发生器（AWG）的前端信号重构模块，支持复杂波形（正弦、脉冲、调制信号）的高保真复现； - 医疗电子设备：在超声成像系统、可编程电源或生物电信号仿真中提供稳定可靠的模拟激励源； - 航空航天与国防：适用于雷达波形合成、电子对抗（EW）系统的中频/基带信号生成等对时序和精度敏感的场景。 需注意：AD5556CRU为电流输出型DAC，实际使用中需外配高性能I/V转换运放（如AD8065）及低温漂电压基准（如ADR44x系列）以实现最佳性能。其并行接口便于与FPGA或DSP直接连接，适合实时性要求高的嵌入式系统。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC DAC 14BIT PARALL IN 28-TSSOP |
| 产品分类 | 数据采集 - 数模转换器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

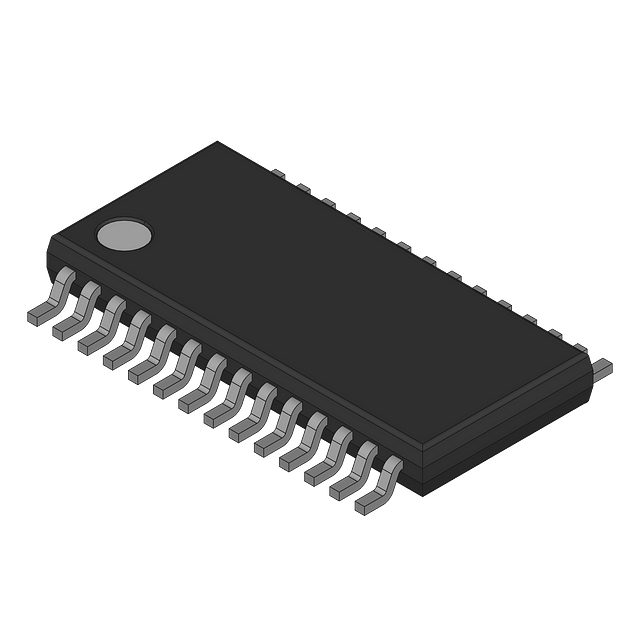

| 产品图片 |
|
| 产品型号 | AD5556CRU |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=19145http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=18614http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26125http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26140http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26150http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26147 |
| 位数 | 14 |
| 供应商器件封装 | 28-TSSOP |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 建立时间 | 500ns |
| 数据接口 | 并联 |
| 标准包装 | 50 |
| 电压源 | 单电源 |
| 视频文件 | http://www.digikey.jp/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID= 2389427697001 |
| 设计资源 | 点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet |
| 转换器数 | 1 |
| 输出数和类型 | 1 电流，单极1 电流，双极 |
| 采样率（每秒） | 2M |
