Datasheet下载- 型号： ACPL-W456-560E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-W456-560E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-W456-560E价格参考。Avago TechnologiesACPL-W456-560E封装/规格：未分类， 暂无。您可以下载ACPL-W456-560E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-W456-560E 详细功能的应用电路图电压和使用方法及教程。
ACPL-W456-560E 是 Broadcom Limited（原 Avago）推出的高速、高共模瞬态抗扰度（CMTI > 25 kV/μs）的光隔离器，集成逻辑输出（CMOS兼容），具有3.3 V/5 V双电源供电能力、典型传播延迟仅约30 ns，支持高达25 MBd数据速率。 其典型应用场景包括： 1. 工业自动化：用于PLC数字I/O模块、现场总线（如Profibus、CAN、RS-485）隔离接口，实现控制器与高压/噪声敏感现场设备间的信号隔离与电平转换； 2. 电机驱动与变频器：隔离IGBT/SiC MOSFET栅极驱动信号（常配合驱动芯片如ISO5852S或直接驱动低侧开关），确保主功率回路与控制电路间的安全隔离（符合UL/IEC 60747-5-5增强绝缘标准）； 3. 服务器与通信电源：在AC-DC、DC-DC电源中实现PMBus/I²C通信隔离、反馈环路隔离（如次级侧电压/电流采样信号传输至初级MCU），提升系统可靠性与EMC性能； 4. 医疗与测试设备：用于需高隔离等级（≥5000 VRMS）、低时序偏差的精密测量仪器数字信号隔离，保障患者/操作人员安全及信号完整性。 该器件无需外部上拉电阻，支持推挽输出，具备宽工作温度范围（–40°C 至 +105°C），适用于高可靠性、高噪声、高隔离要求的工业及电源类嵌入式系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER IPM GATE DRV 6-SOIC |
| 产品分类 | 光隔离器 - 逻辑输出 |
| 品牌 | Avago Technologies US Inc. |
| 数据手册 | http://www.avagotech.com/docs/AV02-1306EN |

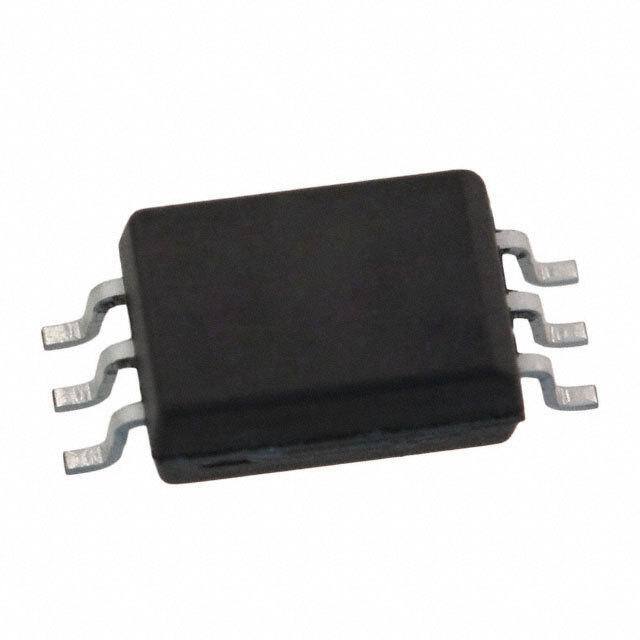

| 产品图片 | |
| 产品型号 | ACPL-W456-560E |
| PCN封装 | |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 上升/下降时间（典型值） | - |
| 传播延迟tpLH/tpHL（最大值） | 550ns， 400ns |
| 供应商器件封装 | 6-SO |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 100°C |
| 数据速率 | - |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 4.5 V ~ 30 V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-输出/通道 | 15mA |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 开集，肖特基箝位 |
| 通道数 | 1 |
