Datasheet下载- 型号： A3958SLBTR
- 制造商： Allegro
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供A3958SLBTR由Allegro设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 A3958SLBTR价格参考。AllegroA3958SLBTR封装/规格：未分类， 暂无。您可以下载A3958SLBTR参考资料、Datasheet数据手册功能说明书，资料中有A3958SLBTR 详细功能的应用电路图电压和使用方法及教程。
A3958SLBTR是Allegro MicroSystems推出的一款集成H桥电机驱动器，属于PMIC-电机驱动器与控制器类别。该芯片专为驱动步进电机、直流有刷电机和螺线管等感性负载而设计，广泛应用于需要精确电机控制的场景。 典型应用场景包括：工业自动化设备中的小型伺服系统、打印机、扫描仪、复印机等办公自动化设备中的走纸和打印头驱动，以及家用电器如智能门锁、电动阀门和小型机器人中的电机控制。此外，因其具备过流保护、过热关断和欠压锁定等多重保护功能，也适用于对可靠性和稳定性要求较高的环境。 A3958SLBTR采用紧凑的表面贴装封装（如SOIC宽体），便于PCB布局，适合空间受限的设计。其内部集成了低导通电阻DMOS功率FET，可提供高达±2.5A的峰值输出电流，支持PWM电流控制模式，实现高精度的电流调节和良好的能效表现。 综上，A3958SLBTR适用于中低功率、需集成保护功能和高可靠性的电机驱动应用，尤其适合消费电子、办公设备和轻工业控制领域。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MOTOR DRIVER PAR 24SOIC |
| 产品分类 | PMIC - 电机, 电桥式驱动器 |
| 品牌 | Allegro MicroSystems, LLC |
| 数据手册 | |

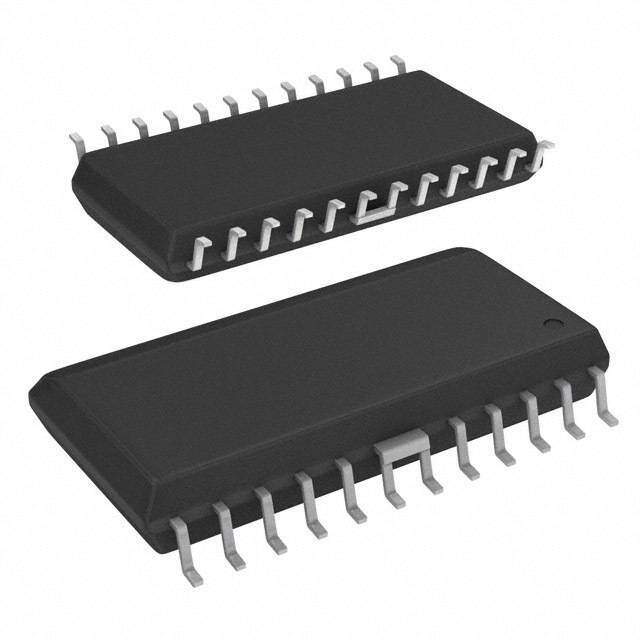

| 产品图片 |
|
| 产品型号 | A3958SLBTR |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 24-SOIC W |
| 功能 | 驱动器 - 全集成，控制和功率级 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 24-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -20°C ~ 85°C |
| 应用 | 通用 |
| 接口 | 并联 |
| 标准包装 | 1,000 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电压-负载 | 20 V ~ 50 V |
| 电机类型-AC，DC | 有刷直流 |
| 电机类型-步进 | - |
| 电流-输出 | 2A |
| 输出配置 | 全 H 桥，（1） 单 |
