Datasheet下载- 型号： A3940KLW-T
- 制造商： Allegro
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供A3940KLW-T由Allegro设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 A3940KLW-T价格参考。AllegroA3940KLW-T封装/规格：未分类， 暂无。您可以下载A3940KLW-T参考资料、Datasheet数据手册功能说明书，资料中有A3940KLW-T 详细功能的应用电路图电压和使用方法及教程。
A3940KLW-T 是 Allegro MicroSystems 推出的一款高压、高边/低边栅极驱动器（非集成功率MOSFET的控制器），属于PMIC中的电机驱动控制器类别。其典型应用场景聚焦于需独立控制外部N沟道MOSFET或IGBT的中大功率直流电机、无刷直流（BLDC）电机及步进电机驱动系统。 该芯片支持宽输入电压范围（8–40 V），内置电荷泵、自举电源管理、交叉导通抑制、死区时间控制及欠压锁定（UVLO）等保护功能，适用于要求高可靠性与高效能的工业与汽车电子领域。常见应用包括：汽车电子助力转向（EPS）系统的预驱级、HVAC鼓风机驱动、电动座椅/车窗控制模块、工业泵阀执行器、电动工具（如电钻、角磨机）的电机控制板，以及中功率机器人关节驱动器。 需注意：A3940KLW-T 本身不集成功率开关，必须外接上下桥臂MOSFET，因此常作为“预驱控制器”用于分立式H桥或三相逆变器架构中，便于设计者灵活优化功率级与热管理。其SOIC-Wide（LW）封装具备良好散热能力，符合AEC-Q100 Grade 2（-40°C 至 +105°C）汽车级可靠性标准，故在车载电机控制系统中尤为适用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MOSFET CONTROLLER 28SOIC |
| 产品分类 | PMIC - MOSFET，电桥驱动器 - 外部开关 |
| 品牌 | Allegro MicroSystems, LLC |
| 数据手册 | |

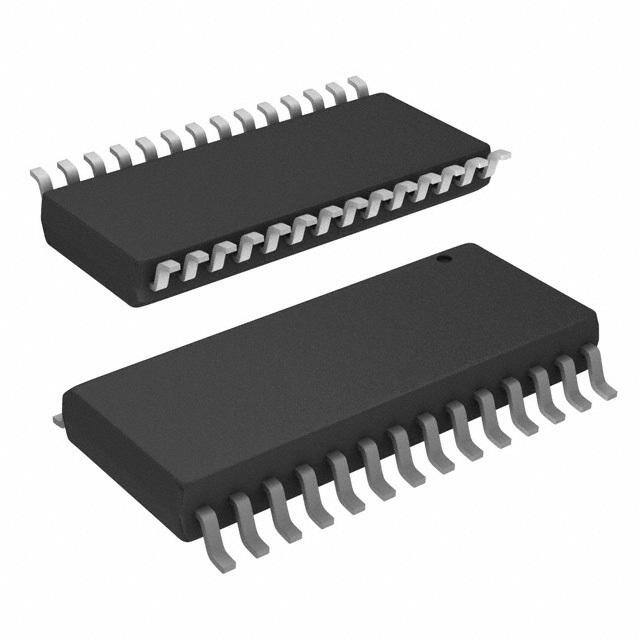

| 产品图片 |
|
| 产品型号 | A3940KLW-T |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 28-SOIC W |
| 其它名称 | 620-1059 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 135°C |
| 延迟时间 | 225ns |
| 标准包装 | 27 |
| 电压-电源 | 7 V ~ 40 V |
| 电流-峰值 | 700mA |
| 输入类型 | 非反相 |
| 输出数 | 4 |
| 配置 | H 桥 |
| 配置数 | 1 |
| 高压侧电压-最大值（自举） | - |
