Datasheet下载- 型号： 99420-0016T
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供99420-0016T由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 99420-0016T价格参考。3M99420-0016T封装/规格：未分类， 暂无。您可以下载99420-0016T参考资料、Datasheet数据手册功能说明书，资料中有99420-0016T 详细功能的应用电路图电压和使用方法及教程。

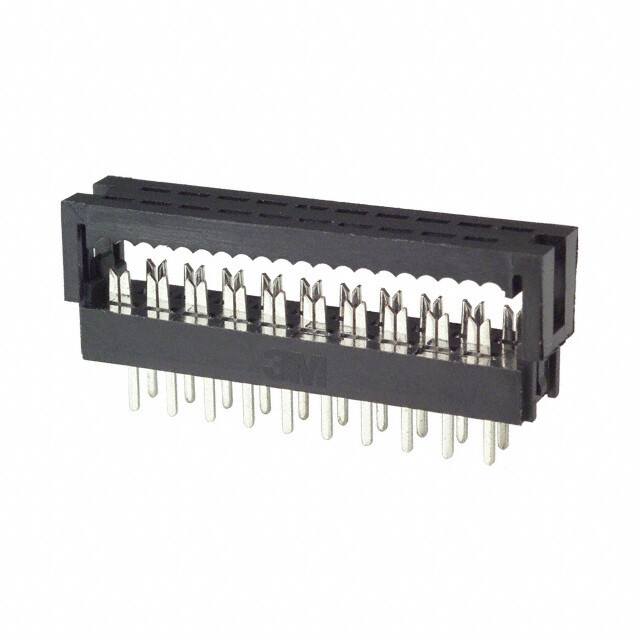

3M 99420-0016T 是一款矩形连接器，属于板载式（Board-Mount）直连型线对板（Wire-to-Board）连接器，采用压接（Crimp）端子配合PCB垂直插装设计。其典型应用场景包括：工业控制设备中传感器、执行器与主控板之间的可靠信号/电源连接；医疗电子设备（如便携式监护仪、诊断模块）中需紧凑、抗振动、低插拔力的内部线缆互连；汽车电子中的车身控制模块（BCM）、照明控制单元等非高振动但要求UL认证与长期接触稳定性的场景；以及消费类电子产品（如智能家电主控板、POS终端）中对成本敏感、空间受限且需快速装配的线缆接口。该型号具备UL 94V-0阻燃等级、额定电流3A（信号级）、耐压300V AC，支持AWG 28–22导线，带极化结构防误插，并通过RoHS与无卤素认证，适用于自动化SMT+手工压接混合产线。注意：不适用于高频高速信号或高功率传输，亦非防水/高防护等级设计，故不推荐用于户外暴露或严苛环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN 20POS .1X.1 IDC RIBBON PCB |
| 产品分类 | 矩形连接器 - 板载，直接线对板 |
| 品牌 | 3M |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 99420-0016T |
| PCN过时产品 | http://multimedia.mmm.com/mws/mediawebserver.dyn?SSSSSSAzK12S4vTSevTSSscjLco6666q- |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 994 |
| 其它名称 | 80-6201-4891-8 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 板侧间距 | 0.100" （2.54mm） |
| 标准包装 | 1,000 |
| 特性 | 馈通 |
| 电缆端接 | IDC |
| 电缆间距 | 0.050" （1.27mm） |
| 线规 | 28 AWG，绞合 |
| 触头镀层 | 锡 - 铅 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 连接器类型 | 带状缆线 |
| 针脚数 | 20 |
| 颜色 | 黑 |
