Datasheet下载- 型号： 796690-5
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供796690-5由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 796690-5价格参考。CORCOM/TYCO ELECTRONICS796690-5封装/规格：未分类， 暂无。您可以下载796690-5参考资料、Datasheet数据手册功能说明书，资料中有796690-5 详细功能的应用电路图电压和使用方法及教程。
TE Connectivity 的 796690-5 是一款线对板端子板连接器，广泛应用于需要高可靠性和紧凑设计的电子设备中。该型号具备良好的电气性能和机械稳定性，适用于工业控制设备、通信设备、医疗仪器及消费类电子产品等场景。其主要用途是实现印刷电路板与导线之间的安全、可靠的电气连接。 在工业自动化领域，796690-5 常用于PLC模块、传感器接口和人机界面设备中，支持在振动、温度变化等复杂环境下稳定工作。在通信设备中，如路由器、交换机和基站模块，它可确保信号传输的完整性与低接触电阻。此外，在医疗设备中，因其符合安全与可靠性标准，被用于监护仪、便携式诊断设备等对连接稳定性要求较高的场合。 该连接器采用表面贴装（SMT）安装方式，适合自动化生产流程，提升组装效率。其紧凑的设计节省了PCB空间，适用于小型化产品设计。同时，具备良好的耐腐蚀性和长寿命插拔能力，确保长期使用的可靠性。 总之，796690-5 凭借其高兼容性、稳定性能和易于集成的特点，成为多种电子系统中线对板连接的理想选择，尤其适合对空间、可靠性和生产效率有较高要求的应用环境。
| 参数 | 数值 |
| 3D型号 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=796690-5&DocType=Customer+View+Model&DocLang=English |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | TERM BLOCK 5POS 35DEGREE 5MM固定接线端子 5 POS 35 DEGREE 5MM |
| 产品分类 | 接线板 - 线至板接线端子板 |
| 品牌 | TE Connectivity / Buchanan |
| 产品手册 | http://www.te.com/catalog/pn/en/796690-5?RQPN=796690-5 |

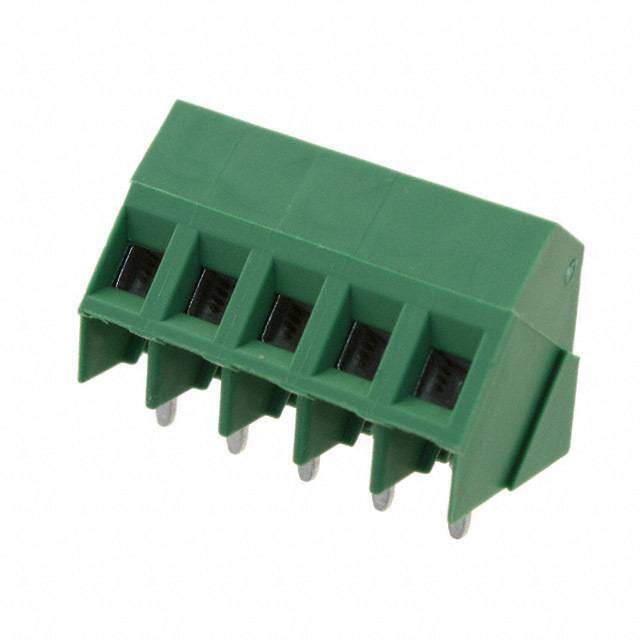

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定接线端子,TE Connectivity / Buchanan 796690-5Buchanan |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=796690&DocType=Customer+Drawing&DocLang=English点击此处下载产品Datasheet |
| 产品型号 | 796690-5 |
| RoHS指令信息 | http://www.te.com/commerce/alt/SinglePartSearch.do?PN=796690-5&dest=stmt点击此处下载产品Datasheet |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24820 |
| 产品目录页面 | |
| 产品种类 | 固定接线端子 |
| 位置数量 | 5 |
| 其它名称 | A98263 |
| 包装 | 散装 |
| 可燃性等级 | UL 94 V-0 |
| 商标 | TE Connectivity / Buchanan |
| 外壳材料 | Polyamide (PA) |
| 夹具材料-镀层 | 镀锡黄铜 |
| 安装类型 | 通孔 |
| 安装角 | Vertical |
| 导线方向 | 35 deg |
| 封装 | Bulk |
| 工作温度 | - |
| 工厂包装数量 | 150 |
| 扭矩-螺丝 | 0.79 Nm（7.0 Lb-In） |
| 标准包装 | 600 |
| 每级针脚数 | 5 |
| 特性 | 联锁（侧面） |
| 特色产品 | http://www.digikey.com/cn/zh/ph/te/Euroterminal.html |
| 电压 | 300V |
| 电压额定值 | 300 V |
| 电流 | 17.5A |
| 电流额定值 | 17.5 A |
| 电线端接 | 螺钉 - 提升笼式夹 |
| 级别数 | 1 |
| 线规 | 12-30 AWG |
| 线规最大值 | 12 |
| 线规最小值 | 30 |
| 线规量程 | 30-12 |
| 节距 | 5 mm |
| 螺丝材料-镀层 | 镀镍黄铜 |
| 螺纹 | M3 |
| 触头材料-镀层 | 镀锡黄铜 |
| 触点材料 | Brass |
| 触点电镀 | Tin |
| 配接方向 | 35°（145°）角度，带板 |
| 间距 | 0.197"（5.00mm） |
| 颜色 | Green |
