Datasheet下载- 型号： 74HC109N,652
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74HC109N,652由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74HC109N,652价格参考。NXP Semiconductors74HC109N,652封装/规格：未分类， 暂无。您可以下载74HC109N,652参考资料、Datasheet数据手册功能说明书，资料中有74HC109N,652 详细功能的应用电路图电压和使用方法及教程。
74HC109N,652 是 NXP USA Inc.（恩智浦）推出的双路正沿触发 JK 触发器（带置位/复位），采用 DIP-16 封装，基于高速 CMOS（74HC）工艺。其典型应用场景包括： - 数字时序控制：用于状态机、计数器（如分频器、环形计数器）、脉冲同步与边沿检测电路，利用 JK 触发器的翻转、保持、置位/复位功能实现可靠状态切换。 - 数据锁存与寄存传输：在并行数据接口中暂存 1 位信息（如 CPU 外设接口、LED 扫描驱动），配合时钟实现同步数据采样与保持。 - 消除机械开关抖动（Debouncing）：结合施密特触发输入（74HC 系列具备一定抗干扰能力），构成单稳态或双稳态消抖电路，提升按键、传感器信号可靠性。 - 简易存储单元与控制逻辑：在嵌入式系统或工业控制板中，作为小容量寄存器、标志位存储（如中断使能/完成标志）、或构建基本移位寄存器（级联使用）。 - 教育与原型开发：因引脚兼容性强、功耗低（2V–6V 宽电源范围）、抗噪性好，广泛用于高校数字电路实验、TTL/CMOS 混合逻辑设计及快速验证电路。 需注意：该型号为通孔直插封装（DIP），适用于传统PCB或实验板；实际应用中建议添加去耦电容，并避免悬空输入端（J、K、CLR、PRE 需接高/低电平）。虽属经典器件，现多被集成度更高的 CPLD/FPGA 或专用 IC 替代，但在维护旧设备、成本敏感或教学场景中仍具实用价值。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC JK TYPE POS TRG DUAL 16DIP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

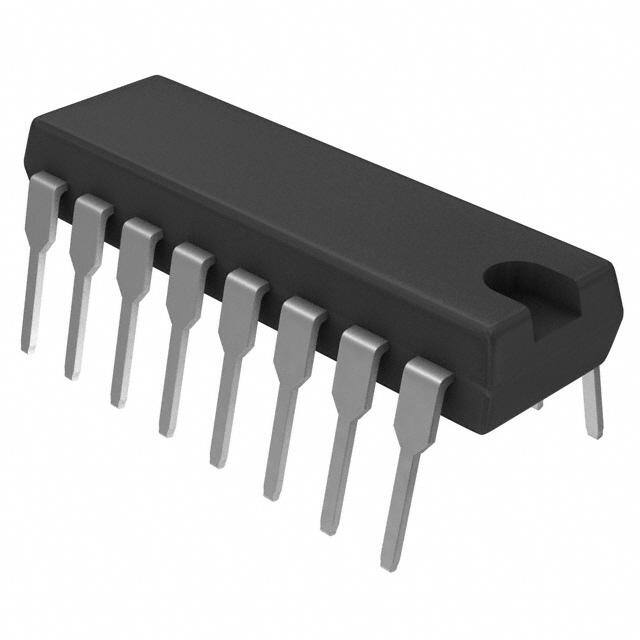

| 产品图片 |
|
| 产品型号 | 74HC109N,652 |
| PCN封装 | |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74HC |
| 不同V、最大CL时的最大传播延迟 | 30ns @ 6V，50pF |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 元件数 | 2 |
| 其它名称 | 568-7793-5 |
| 功能 | 设置（预设）和复位 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 16-DIP（0.300"，7.62mm） |
| 工作温度 | -40°C ~ 125°C （TA） |
| 标准包装 | 25 |
| 每元件位数 | 1 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 5.2mA，5.2mA |
| 电流-静态 | 4µA |
| 类型 | JK 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 3.5pF |
| 输出类型 | 差分 |
| 频率-时钟 | 81MHz |
