Datasheet下载- 型号： 74F20SJX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74F20SJX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74F20SJX价格参考。Fairchild Semiconductor74F20SJX封装/规格：未分类， 暂无。您可以下载74F20SJX参考资料、Datasheet数据手册功能说明书，资料中有74F20SJX 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 74F20SJX 是一款双 4 输入 NAND 门（Dual 4-Input NAND Gate），属于高速 TTL（F 系列）逻辑器件，采用 SOIC-14 表面贴装封装。其典型应用场景包括： - 数字系统基础逻辑控制：用于构建组合逻辑电路，如地址译码器、使能控制、数据选通及总线仲裁等，常见于工业控制板、通信接口模块和嵌入式系统中。 - 时序电路辅助逻辑：与触发器、计数器配合，实现复位/置位条件判断、状态机使能控制或脉冲整形（如将多路信号合并为单一有效使能信号）。 - 电平转换与信号调理（有限场景）：在同系列TTL系统内提供驱动增强和噪声抑制，但需注意其输入/输出电平与CMOS不兼容，不适用于直接连接3.3V或5V CMOS系统（无5V容限，且未设计为电平转换器）。 - 老旧设备维护与替换：因F系列已逐步淘汰，该器件目前主要用于军工、工控或通信设备的备件替换或产线延续性支持，强调长期供货稳定性。 注意事项：74F20SJX工作电压为4.5–5.5V，功耗较高、发热明显，不推荐用于便携式或低功耗新设计；现代设计中通常被74LVC、74AHC等CMOS系列替代。应用时需严格遵循PCB布局规范（如去耦电容靠近电源引脚），以保障高速（tPD ≈ 5ns）下的信号完整性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE NAND 2CH 4-INP 14-SOIC |
| 产品分类 | 逻辑 - 栅极和逆变器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

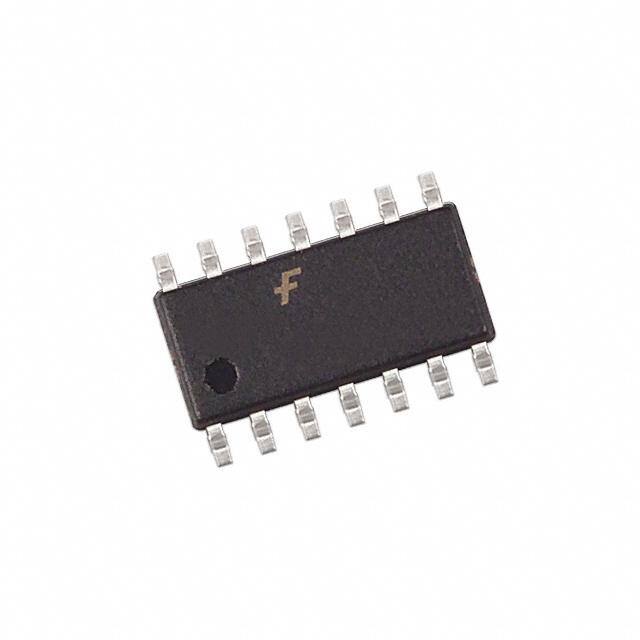

| 产品图片 |
|
| 产品型号 | 74F20SJX |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74F |
| 不同V、最大CL时的最大传播延迟 | 5ns @ 5V，50pF |
| 供应商器件封装 | 14-SOIC |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 14-SOIC（0.209"，5.30mm 宽） |
| 工作温度 | 0°C ~ 70°C |
| 标准包装 | 2,000 |
| 特性 | - |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 1mA，20mA |
| 电流-静态（最大值） | - |
| 电路数 | 2 |
| 输入数 | 4 |
| 逻辑电平-低 | 0.8V |
| 逻辑电平-高 | 2V |
| 逻辑类型 | 与非门 |
