Datasheet下载- 型号： 3SMAJ5915B-TP
- 制造商： MCC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3SMAJ5915B-TP由MCC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3SMAJ5915B-TP价格参考。MCC3SMAJ5915B-TP封装/规格：未分类， 暂无。您可以下载3SMAJ5915B-TP参考资料、Datasheet数据手册功能说明书，资料中有3SMAJ5915B-TP 详细功能的应用电路图电压和使用方法及教程。
Micro Commercial Co（MCC）的3SMAJ5915B-TP是一款单齐纳二极管（Zener Diode），封装为SMA（DO-214AC），标称齐纳电压为27V（典型值），功率额定值为1.5W，最大齐纳阻抗低，具有优良的稳压与瞬态抑制特性。 该器件主要应用于： 1. 过压保护与ESD防护：常用于电源输入端或敏感IC接口（如MCU、传感器、通信模块），配合TVS特性（虽属齐纳结构，但3SMAJ系列兼具一定瞬态抑制能力），吸收浪涌或静电放电能量； 2. 精密稳压电路：在低功耗、中等精度要求的基准电压源中，为参考电压电路（如ADC基准、比较器偏置）提供稳定27V齐纳电压； 3. 电压钳位与限幅：在信号调理电路中，将模拟信号或反馈电压钳位至安全范围（如限制运放输出摆幅或保护ADC输入）； 4. 辅助电源稳压：适用于小电流辅助电源轨（如光耦供电、隔离电源次级侧稳压），尤其在工业控制、电源适配器及LED驱动器中作为简单可靠的稳压元件。 其SMA封装具备良好散热性与贴片兼容性，适合自动化生产；符合RoHS，适用于消费电子、工业设备、通信终端及汽车电子（非AEC-Q200认证，故多用于车规外围非安全关键电路）。需注意：实际应用中应合理设计限流电阻，并考虑温度系数（±0.07%/°C）对精度的影响。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 3.9V 3W DO214AC |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Micro Commercial Co |
| 数据手册 | |

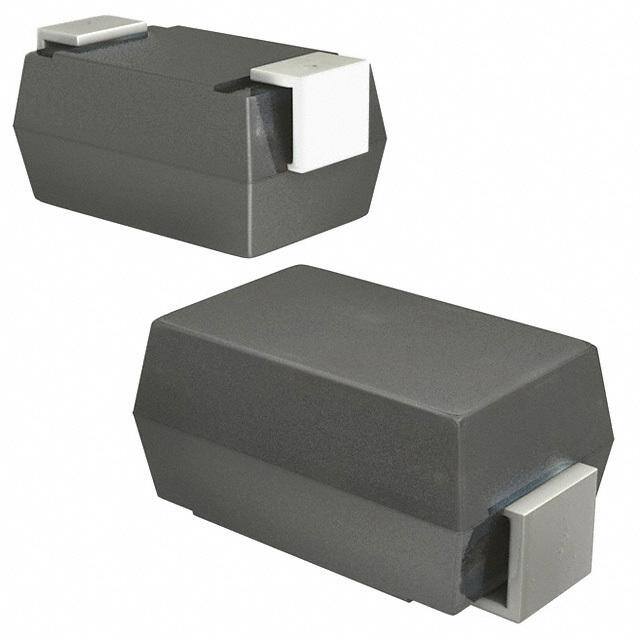

| 产品图片 |
|
| 产品型号 | 3SMAJ5915B-TP |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.5V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 25µA @ 1V |
| 产品目录绘图 |
|
| 供应商器件封装 | DO-214AC（SMA） |
| 其它名称 | 3SMAJ5915B-TPMSDKR |
| 功率-最大值 | 3W |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度 | -55°C ~ 150°C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 3.9V |
| 阻抗（最大值）(Zzt) | 7.5 欧姆 |
