Datasheet下载- 型号： 381LX223M016A022
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供381LX223M016A022由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381LX223M016A022价格参考。Cornell Dubilier381LX223M016A022封装/规格：未分类， 暂无。您可以下载381LX223M016A022参考资料、Datasheet数据手册功能说明书，资料中有381LX223M016A022 详细功能的应用电路图电压和使用方法及教程。

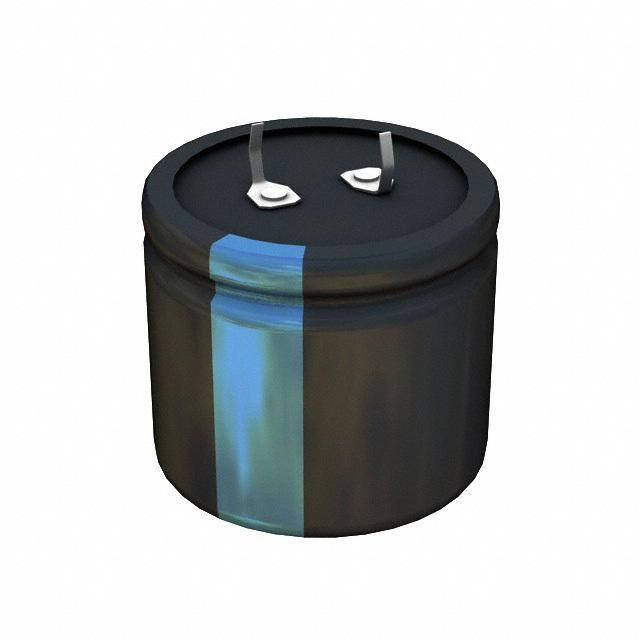

381LX223M016A022 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属 LX 系列（长寿命、低阻抗、高纹波电流型），其参数为：22,000 µF / 16 V DC，±20% 容差，径向引线，尺寸约 Ø18×35 mm，额定纹波电流达 3.2 A（100 kHz/105°C），寿命长达 10,000 小时（105°C）。 该型号典型应用于对可靠性、纹波抑制和持续负载能力要求较高的中大功率电子设备中，主要包括： - 开关电源（SMPS）输出滤波：在通信电源、服务器电源或工业电源中，用于平滑整流后的直流输出，有效抑制高频纹波； - 变频器与电机驱动器的直流母线支撑：提供瞬态能量缓冲，吸收IGBT开关引起的脉动电流，稳定母线电压； - UPS（不间断电源）系统：在逆变级或充电电路中承担储能与滤波功能，保障断电切换期间的供电连续性； - LED 驱动电源及大功率照明系统：满足宽温域（-40°C 至 +105°C）和高纹波工况下的长期稳定运行； - 医疗与工业控制设备的辅助电源模块：凭借CDE的高可靠性设计，适用于需通过严格安规认证（如UL/ENEC）的场景。 需注意：该电容为极性元件，安装时须严格区分正负极；建议在额定电压的80%以内（即≤12.8 V）长期使用以延长寿命；高温或高纹波应用中应充分考虑散热与并联设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 22000UF 16V 20% SNAP |
| ESR（等效串联电阻） | 33 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 381LX223M016A022 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 381LX |
| 不同温度时的使用寿命 | 105°C 时为 3000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.378" 直径（35.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 22000µF |
| 类型 | - |
| 纹波电流 | 3.8A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 16V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
