Datasheet下载- 型号： 3-643819-7
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3-643819-7由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3-643819-7价格参考。CORCOM/TYCO ELECTRONICS3-643819-7封装/规格：未分类， 暂无。您可以下载3-643819-7参考资料、Datasheet数据手册功能说明书，资料中有3-643819-7 详细功能的应用电路图电压和使用方法及教程。
TE Connectivity（泰科电子）型号为3-643819-7的连接器属于矩形连接器中的自由悬挂、面板安装类型，广泛应用于工业设备、通信系统和自动化控制系统中。该连接器具备良好的电气性能和机械稳定性，适用于需要可靠信号或电源传输的环境。 典型应用场景包括：工业控制柜内的I/O模块连接，用于PLC（可编程逻辑控制器）与传感器、执行器之间的信号传输；通信基站中的背板互连或设备内部线路连接，确保高速数据稳定传输；以及轨道交通、能源电力等对可靠性要求较高的领域，用于控制单元与操作面板之间的接口。 该型号连接器支持面板安装方式，便于在设备外壳上固定，同时采用自由悬挂设计，可减少线缆应力，提高连接可靠性。其坚固结构能耐受振动、冲击及温度变化，适合恶劣工业环境使用。此外，产品符合国际安全与环保标准，有助于提升整机系统的合规性与安全性。 综上，3-643819-7适用于需高可靠性、稳定电气连接的工业及通信设备中，是实现设备内外部高效互联的理想选择。
| 参数 | 数值 |
| 3D型号 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=3-643819-7&DocType=Customer+View+Model&DocLang=English |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN RECEPT 7POS 22AWG MTA156集管和线壳 CLOSED WITH TABS 7P L.R. red 22 AWG |
| 产品分类 | 矩形连接器 - 自由悬挂，面板安装集管和线壳 |
| 品牌 | TE Connectivity / AMP |
| 产品手册 | http://www.te.com/catalog/pn/en/3-643819-7?RQPN=3-643819-7 |

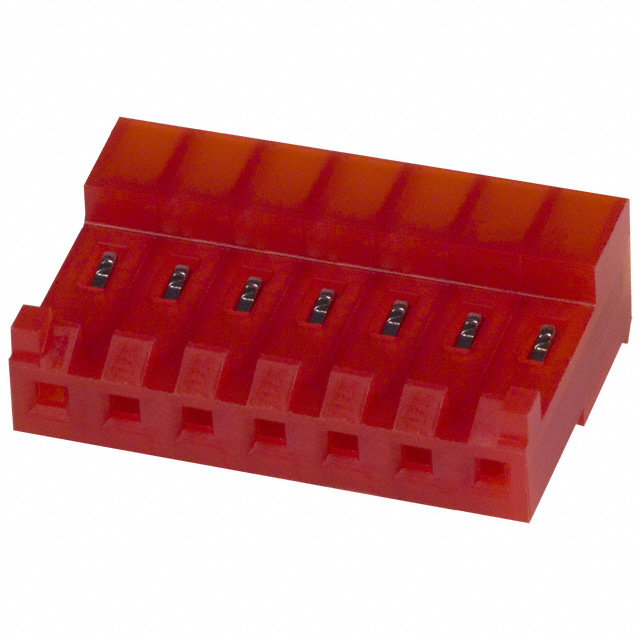

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TE Connectivity / AMP 3-643819-7MTA-156， AMP |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=643819&DocType=Customer+Drawing&DocLang=English |
| 产品型号 | 3-643819-7 |
| RoHS指令信息 | http://www.te.com/commerce/alt/SinglePartSearch.do?PN=3-643819-7&dest=stmt点击此处下载产品Datasheet |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 集管和线壳 |
| 产品类型 | Connector Assemblies |
| 位置数量 | 7 |
| 其它名称 | 3-643819-7-ND |
| 包装 | 散装 |
| 商标 | TE Connectivity / AMP |
| 外壳材料 | Nylon |
| 安装类型 | 自由悬挂 |
| 安装风格 | Wire |
| 工厂包装数量 | 250 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 1,000 |
| 特性 | 闭端，带电极标记 |
| 特色产品 | http://www.digikey.cn/product-highlights/cn/zh/te-connectivity-mta-connectors/2307 |
| 电压额定值 | 600 VAC |
| 电流额定值 | 7 A |
| 电缆端接 | IDC |
| 相关产品 | /product-detail/zh/58247-3/58247-3-ND/2041013/product-detail/zh/58247-2/58247-2-ND/2041012/product-detail/zh/640551-7/A19765-ND/259143/product-detail/zh/643067-7/A19745-ND/259132/product-detail/zh/59804-1/A9981-ND/132433/product-detail/zh/58247-1/A1999-ND/117951 |
| 端接类型 | IDC |
| 类型 | Receptacle Assembly |
| 系列 | MTA-156 |
| 紧固类型 | 锁销滑道 |
| 线缆类型 | 离散式或带状缆线 |
| 线规 | 22 |
| 节距 | 3.96 mm |
| 触头类型 | 母形插口 |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 80µin （2.03µm） |
| 触点材料 | Copper Alloy |
| 触点电镀 | Tin |
| 触点类型 | Socket (Female) |
| 连接器类型 | 插座 |
| 配套产品 | /product-detail/zh/647123-7/A114272-ND/1153870/product-detail/zh/647143-7/647143-7-ND/1151623/product-detail/zh/644767-7/644767-7-ND/1151576/product-detail/zh/644766-7/644766-7-ND/1151572/product-detail/zh/641210-7/641210-7-ND/1151443/product-detail/zh/641120-7/641120-7-ND/1151427/product-detail/zh/647648-7/A114287-ND/1130881/product-detail/zh/3-641208-7/A31681-ND/769824/product-detail/zh/640384-7/A26172-ND/331203/product-detail/zh/641208-7/A26180-ND/331183/product-detail/zh/644753-7/A24181-ND/289667/product-detail/zh/644752-7/A24169-ND/289640/product-detail/zh/644751-7/A24160-ND/289631/product-detail/zh/640389-7/A19922-ND/259209/product-detail/zh/640388-7/A19905-ND/259202/product-detail/zh/640445-7/A19892-ND/259193/product-detail/zh/640385-7/A19878-ND/259187/product-detail/zh/640383-7/A19872-ND/259181 |
| 针脚数 | 7 |
| 闭锁类型 | Locking Ramp |
| 间距 | 0.156"（3.96mm） |
| 颜色 | 红 |
