Datasheet下载- 型号： 182324
- 制造商： Amphenol
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供182324由Amphenol设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 182324价格参考。Amphenol182324封装/规格：未分类， 暂无。您可以下载182324参考资料、Datasheet数据手册功能说明书，资料中有182324 详细功能的应用电路图电压和使用方法及教程。
Amphenol Corporation 的型号 182324 是一款同轴射频适配器，属于 SMA 系列，具体为 SMA 母头转 SMA 母头（SMA Female to SMA Female）直通式双母适配器（也称“SMA Bulkhead Adapter”或“SMA Barrel Adapter”），常用于需要延长、转接或面板安装的射频信号路径中。 其典型应用场景包括： - 通信设备内部射频互连：在基站、无线路由器、微波收发模块中连接两段 SMA 公头电缆，实现信号无损过渡； - 测试与测量系统：在频谱分析仪、网络分析仪、信号发生器等仪器间或仪器与被测件（DUT）之间进行灵活接口匹配与线缆延长； - 射频前端模块集成：用于天线馈电路径、滤波器/放大器级联接口，尤其适用于需面板固定安装的场景（因部分版本带螺纹法兰，支持面板锁紧）； - 航空航天与国防电子：在紧凑型雷达模块、无人机数据链、电子战子系统中提供可靠、宽温（-65°C 至 +165°C）、抗振动的 RF 连接； - 工业物联网（IIoT）与5G小基站：在高密度射频板卡布局中解决空间受限下的垂直/水平方向转接需求。 该适配器支持 DC–18 GHz 频率范围，具备低插损（典型值 <0.15 dB @ 6 GHz）、高重复性及良好阻抗匹配（50 Ω），符合 MIL-STD-348 和 RoHS 标准，确保在严苛电磁环境下的稳定传输性能。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN MINI UHF PLUG 50 OHM SOLDERRF连接器/同轴连接器 UHF RIGHT ANGLE PLUG 142/U MINI |
| 产品分类 | 同轴连接器 (RF)射频互连 |
| 品牌 | Amphenol Connex |
| 产品手册 | |

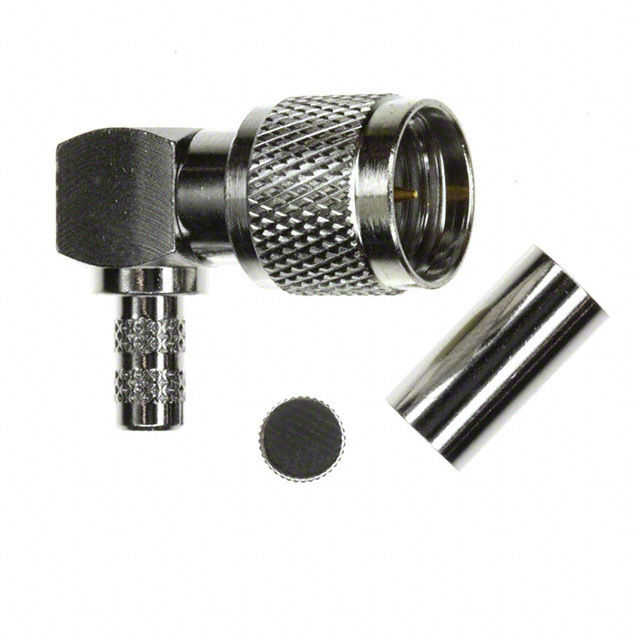

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF连接器/同轴连接器,Amphenol Connex 182324- |
| 数据手册 | |
| 产品型号 | 182324 |
| 中心触头材料 | 黄铜 |
| 中心触头镀层 | 金 |
| 主体材料 | Zinc Die Cast |
| 主体类型 | Right Angle |
| 主体表面处理 | Nickel |
| 产品 | Connectors |
| 产品种类 | RF连接器/同轴连接器 |
| 介电材料 | 聚甲醛 （POM） 缩醛 |
| 侵入防护 | - |
| 保护端接 | 压接 |
| 其它名称 | ACX1528 |
| 包装 | 散装 |
| 商标 | Amphenol Connex |
| 型式 | Plug |
| 基体材料 | 锌压铸件 |
| 基体表面 | 镍 |
| 外壳颜色 | 银 |
| 安装类型 | - |
| 射频系列 | UHF |
| 工作温度 | -55°C ~ 85°C |
| 工作温度范围 | - 40 C to + 155 C |
| 方向 | Right Angle |
| 最大频率 | 2.5 GHz |
| 极性 | Standard |
| 标准包装 | 1 |
| 特性 | - |
| 电缆类型 | RG-55/U, RG-142A/U, RG-223/U, RG-400/U |
| 电缆组 | RG-55，142，223 |
| 相关产品 | /product-detail/zh/47-10070/ACX1393-ND/1012070/product-detail/zh/47-20000/47-20000-ND/1010499 |
| 端接类型 | Cable - Crimp |
| 系列 | UHF |
| 紧固类型 | 有螺纹 |
| 耦合器 | Threaded |
| 触头端接 | 焊接 |
| 触点材料 | Brass |
| 触点电镀 | Gold |
| 触点端接 | Solder |
| 运转周期 | 500 |
| 连接器样式 | UHF，迷你型 |
| 连接器类型 | 插头， 公引脚 |
| 阻抗 | 50 Ohms |
| 频率-最大值 | 2.5GHz |
| 额定电压 | 335V |
