Datasheet下载- 型号： 150224-2020-RB-WD
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供150224-2020-RB-WD由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 150224-2020-RB-WD价格参考。3M150224-2020-RB-WD封装/规格：未分类， 暂无。您可以下载150224-2020-RB-WD参考资料、Datasheet数据手册功能说明书，资料中有150224-2020-RB-WD 详细功能的应用电路图电压和使用方法及教程。
3M 150224-2020-RB-WD 是一款矩形连接器（针座/母插口），属于3M公司高可靠性板对板或线对板互连解决方案系列。该型号为20位、双排、直插式（垂直）母座，带焊接尾部（RB = Reflow Solderable, Through-Hole compatible），采用UL94V-0阻燃外壳与磷青铜镀金接触件，具备优异的机械稳定性、耐插拔性（≥500次）及信号完整性。 其典型应用场景包括： - 工业控制设备中PLC模块、I/O端子板与传感器/执行器线缆的可靠对接； - 医疗电子设备（如便携式监护仪、诊断仪器）中需符合IEC 60601安全标准的内部板间连接； - 通信基站或网络设备中的电源与信号混合接口，支持多路低速数字信号（如UART、I²C）及电源分配； - 汽车电子领域（非动力总成）的车载信息娱乐系统（IVI）、ADAS摄像头模块等需抗振动、宽温（-40℃~105℃）运行的场景； - 自动化测试设备（ATE）中可插拔功能板的快速更换接口。 该连接器不适用于高频高速（如USB 3.0、PCIe）或大电流（＞3A/Pin）应用，但凭借3M成熟的端子压接与注塑工艺，在中低速、中等密度、高可靠性要求的嵌入式系统中广泛使用。实际选型需结合PCB布局、配合公头（如3M 150223系列）及线缆规格综合验证。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN 24POS 2MM SOCKET STR PC SMD |
| 产品分类 | 矩形连接器 - 针座，插座，母插口 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?66666UuZjcFSLXTt4XfXlxF6EVuQEcuZgVs6EVs6E666666-- |

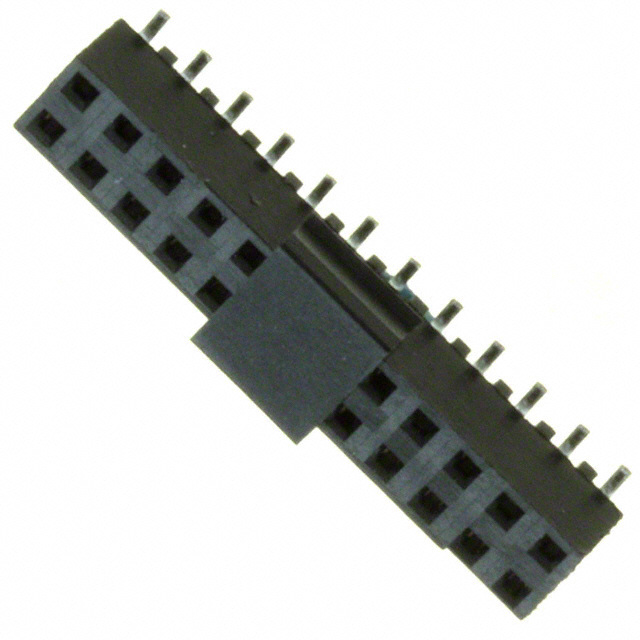

| 产品图片 |
|
| 产品型号 | 150224-2020-RB-WD |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 1502 |
| 产品目录页面 | |
| 其它名称 | 3M5316DKR |
| 加载的针脚数 | 全部 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 排数 | 2 |
| 排距 | 0.079"（2.00mm） |
| 标准包装 | 1 |
| 特性 | 板导轨 |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 母形插口 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 插座 |
| 配套产品 | /product-detail/zh/957224-2000-AR-TP/957224-2000-AR-TP-ND/1850518/product-detail/zh/957224-5002-AR/957224-5002-AR-ND/1850508/product-detail/zh/957224-6002-AR/957224-6002-AR-ND/1850498/product-detail/zh/151224-8322-TB/151224-8322-TB-ND/1132185/product-detail/zh/151224-2420-TB/151224-2420-TB-ND/1132183/product-detail/zh/151224-7422-RB/3M1524-ND/949841/product-detail/zh/151224-8422-RB/3M1424-ND/949832/product-detail/zh/151224-7422-TB/3M1224-ND/229762/product-detail/zh/151224-8422-TB/3M1124-ND/229752 |
| 针脚数 | 24 |
| 间距 | 0.079"（2.00mm） |
| 颜色 | 黑 |
