Datasheet下载- 型号： 142220
- 制造商： Amphenol
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供142220由Amphenol设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 142220价格参考。Amphenol142220封装/规格：未分类， 暂无。您可以下载142220参考资料、Datasheet数据手册功能说明书，资料中有142220 详细功能的应用电路图电压和使用方法及教程。
Amphenol Industrial Operations 的型号 142220 是一款同轴射频适配器，属于工业级射频连接解决方案。该型号为 N型公头转BNC母头（N Male to BNC Female） 适配器，采用黄铜本体、镀镍/银触点，具备优良的屏蔽性、耐用性和环境适应性（符合IP67防护等级，部分版本支持-55℃～+125℃宽温工作）。 其典型应用场景包括： ✅ 工业自动化与过程控制——用于PLC、传感器信号采集系统中，连接N型输出的射频信号源（如工业无线模块、RFID读写器）与BNC接口的示波器、数据记录仪或监控终端； ✅ 测试测量与现场维护——在工厂产线或野外设备检修中，快速适配不同接口标准的测试仪器（如N型输出的信号发生器对接BNC输入的频谱分析仪）； ✅ 安防与通信基础设施——适用于安防摄像头射频传输系统、分布式天线系统（DAS）的现场调试，实现N型主干馈线与BNC分支设备的临时或永久互联； ✅ 能源与交通领域——在风电机组远程监测、轨道交通车载通信设备等严苛环境中，提供抗振动、防尘防水的可靠射频转接。 该适配器不适用于高频毫米波（>11 GHz），其标称频率范围通常为DC–11 GHz，驻波比（VSWR）≤1.25，插入损耗低，满足工业级EMI/EMC要求。用户需注意匹配阻抗（50 Ω）及扭矩规范（N型端推荐12 in-lb），以确保长期电气稳定性与机械可靠性。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN SMB PLUG STR 50 OHM SOLDERRF连接器/同轴连接器 SMB ST CRIMP PLUG 142/223/U GOLD |
| 产品分类 | 同轴连接器 (RF)射频互连 |
| 品牌 | Amphenol Connex |
| 产品手册 | |

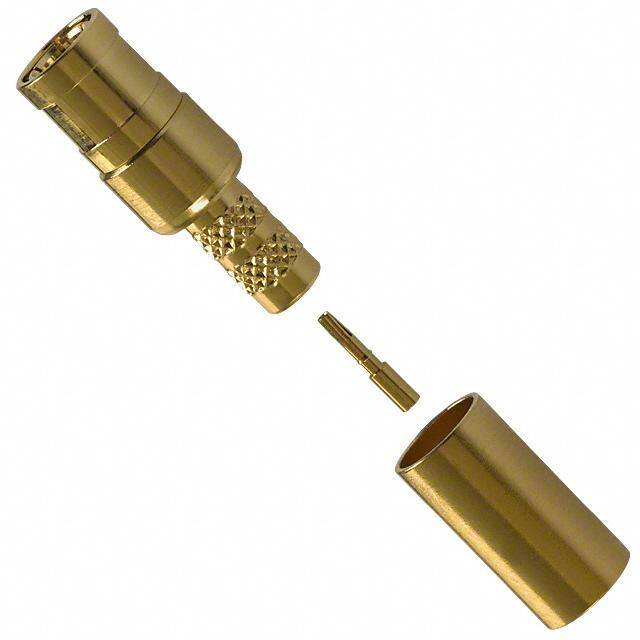

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF连接器/同轴连接器,Amphenol Connex 142220- |
| 数据手册 | |
| 产品型号 | 142220 |
| 中心触头材料 | 铜铍 |
| 中心触头镀层 | 金 |
| 主体材料 | Brass |
| 主体表面处理 | Gold |
| 产品 | Connectors |
| 产品目录页面 | |
| 产品种类 | RF连接器/同轴连接器 |
| 介电材料 | 聚四氟乙烯（PTFE） |
| 侵入防护 | - |
| 保护端接 | 压接 |
| 其它名称 | ACX1279 |
| 包装 | 散装 |
| 单位重量 | 3.100 g |
| 商标 | Amphenol Connex |
| 型式 | Plug |
| 基体材料 | 黄铜 |
| 基体表面 | 金 |
| 外壳颜色 | 金 |
| 安装类型 | - |
| 射频系列 | SMB |
| 工作温度 | -65°C ~ 165°C |
| 工作温度范围 | - 65 C to + 165 C |
| 方向 | Straight |
| 最大频率 | 4 GHz |
| 极性 | Standard |
| 标准包装 | 1 |
| 特性 | - |
| 电缆类型 | RG-55, RG-142, RG-223, RG-400 |
| 电缆组 | RG-55，142，223 |
| 相关产品 | /product-detail/zh/47-10070/ACX1393-ND/1012070/product-detail/zh/47-20000/47-20000-ND/1010499 |
| 端接类型 | Cable - Crimp |
| 系列 | SMB |
| 紧固类型 | 卡入式 |
| 耦合器 | Push On |
| 触头端接 | 焊接 |
| 触点材料 | Beryllium Copper |
| 触点电镀 | Gold |
| 触点端接 | Solder |
| 运转周期 | 500 |
| 连接器样式 | SMB |
| 连接器类型 | 插头， 母形插口 |
| 阻抗 | 50 Ohms |
| 零件号别名 | 319-0216 |
| 频率-最大值 | 4GHz |
| 额定电压 | - |
