Datasheet下载- 型号： 10-89-1421
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供10-89-1421由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 10-89-1421价格参考。Molex10-89-1421封装/规格：未分类， 暂无。您可以下载10-89-1421参考资料、Datasheet数据手册功能说明书，资料中有10-89-1421 详细功能的应用电路图电压和使用方法及教程。
Molex LLC 的型号 10-89-1421 是一款标准矩形插针式（Male Header）连接器，属于 KK® 系列（2.54 mm / 0.100" 间距），4针、直插（Straight）、镀金锡合金接触面、带PCB焊接尾部（通孔型）。其典型应用场景包括： 广泛用于工业控制与自动化设备中，如PLC模块、I/O端子板、传感器接口板等，实现板对板或板对线缆的可靠信号/电源连接； 常见于嵌入式开发与原型设计领域（如Arduino、Raspberry Pi兼容扩展板），作为通用排针用于跳线配置、功能选择或调试接口； 适用于消费电子与办公设备的内部互连，例如打印机主控板与扫描模组、显示器驱动板与按键板之间的低速信号传输； 在医疗电子设备（如便携式监护仪、体外诊断仪器）中，用于模块化子板间的可维护性连接； 亦见于汽车电子测试治具及售后诊断接口，因其机械稳定性好、插拔寿命达100次以上，且符合UL94 V-0阻燃等级。 该型号不适用于高频、大电流或严苛振动环境（需选用锁扣型或压接式替代方案），但凭借Molex成熟的工艺与兼容性，在中低速、中小电流（额定3A/针）、非密封要求的一般电子系统中具有高可靠性与广泛适配性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN HEADER 42POS .100 VERT GOLD |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |

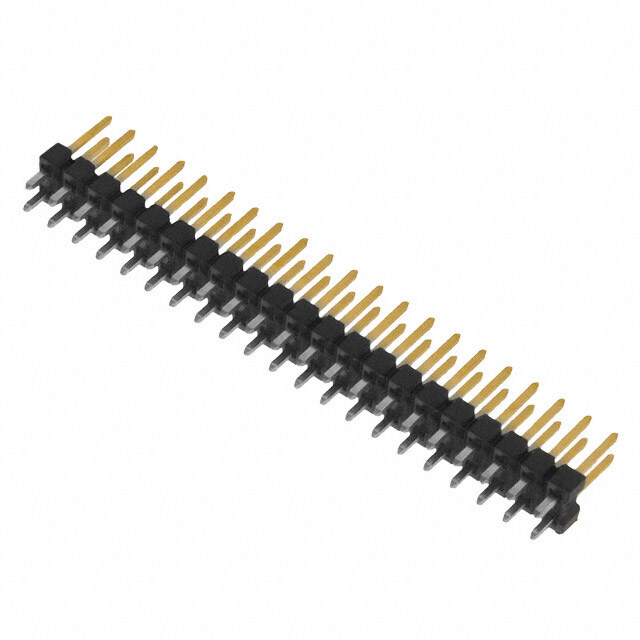

| 产品图片 |
|
| 产品型号 | 10-89-1421 |
| rohs | |
| 产品系列 | C-Grid® 8624 |
| 其它名称 | 0010-89-1421 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 标准包装 | 1 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.240"（6.10mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 配套产品 | /product-detail/zh/15-45-1321/15-45-1321-ND/315087/product-detail/zh/15-44-3221/15-44-3221-ND/315020 |
| 针脚数 | 42 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
