Datasheet下载- 型号： 1-1546073-4
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1-1546073-4由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1-1546073-4价格参考。CORCOM/TYCO ELECTRONICS1-1546073-4封装/规格：未分类， 暂无。您可以下载1-1546073-4参考资料、Datasheet数据手册功能说明书，资料中有1-1546073-4 详细功能的应用电路图电压和使用方法及教程。
1-1546073-4 是TE Connectivity（原AMP）推出的线对板（Wire-to-Board）端子板，属于Mini I/O系列，采用0.050"（1.27mm）间距、双排直/弯插针设计，带定位柱与防误插结构，支持PCB表面贴装（SMT）。 其典型应用场景包括： • 工业控制设备中信号/电源模块的板级互连，如PLC I/O扩展模块与主控板间的可靠连接； • 医疗电子设备（如便携式监护仪、诊断终端）内部低电流信号传输，满足UL94 V-0阻燃及RoHS/REACH环保要求； • 汽车电子中的车身控制单元（BCM）、座椅/灯光控制模块等非动力系统，具备良好抗振性与温度循环稳定性（-40°C ~ +105°C）； • 通信基站辅助电路、网络交换机背板接口，用于传感器数据采集或状态反馈信号接入； • 消费类电子（如高端打印机、自动售货机主控板），兼顾高密度布局与插拔可靠性。 该型号额定电流3A（单路），耐压300V AC，接触电阻≤20mΩ，配合AMP专用压接端子（如1-1734180-2）可实现稳定线缆连接。适用于需频繁维护、空间受限且对长期接触可靠性要求较高的嵌入式系统。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | TERM BLK TOP ENTRY 14POS 5.08MM |
| 产品分类 | 接线板 - 线至板 |
| 品牌 | TE Connectivity |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1546073&DocType=Customer+Drawing&DocLang=English |

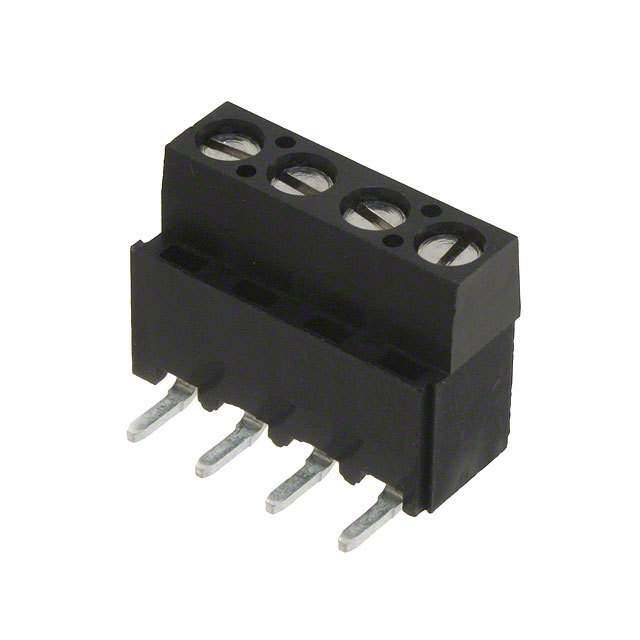

| 产品图片 |
|
| 产品型号 | 1-1546073-4 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Buchanan |
| 包装 | 散装 |
| 外壳材料 | 聚酰胺（PA66），尼龙 6/6 |
| 夹具材料-镀层 | 镀镍黄铜 |
| 安装类型 | 通孔 |
| 工作温度 | -40°C ~ 105°C |
| 扭矩-螺丝 | 0.79 Nm（7.0 Lb-In） |
| 标准包装 | 200 |
| 每级针脚数 | 14 |
| 特性 | 联锁（侧面） |
| 电压 | 300V |
| 电流 | 17.5A |
| 电线端接 | 螺钉 - 提升笼式夹 |
| 级别数 | 1 |
| 线规 | 12-30 AWG |
| 螺丝材料-镀层 | 镀镍黄铜 |
| 螺纹 | M3 |
| 触头材料-镀层 | 镀锡黄铜 |
| 配接方向 | 垂直，带板 |
| 间距 | 0.200"（5.08mm） |
| 颜色 | 黑 |
