Datasheet下载- 型号： 0702871208
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0702871208由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0702871208价格参考。Molex0702871208封装/规格：未分类， 暂无。您可以下载0702871208参考资料、Datasheet数据手册功能说明书，资料中有0702871208 详细功能的应用电路图电压和使用方法及教程。

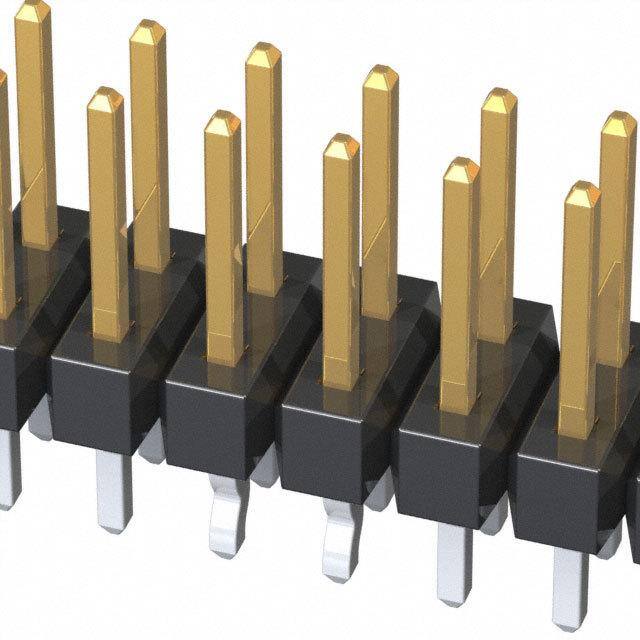

Molex LLC 的型号 0702871208 是一款标准矩形连接器——公针插针（Pin Header），2×12位双排、直插式（Straight）、镀金接触面、间距2.54 mm（0.1英寸），采用热塑性绝缘体与黄铜针芯，符合RoHS标准。其典型应用场景包括： - 工业控制设备：用于PLC模块、I/O端子板、人机界面（HMI）与主控板之间的信号/电源转接，提供稳定、可插拔的板对板连接； - 嵌入式系统开发：广泛应用于Arduino、Raspberry Pi等开发板的扩展接口，支持传感器、执行器或通信模块（如UART、I²C）的快速原型连接； - 通信与网络设备：在交换机、路由器或光模块测试治具中，作为调试接口（如JTAG、SWD、串口）的引出端子，便于烧录、诊断与功能验证； - 医疗电子设备：在便携式监护仪、诊断仪器内部板间互联中，满足低信号失真和可靠插拔需求（需配合对应插座0702871207）； - 汽车电子测试工装：用于ECU功能测试夹具中，实现被测板与测试主机的临时高密度信号对接。 该型号不适用于高振动、高湿度或高压大电流场景（额定电流约3A/针，耐压150V AC），建议在洁净、常温环境下使用，并确保配对插座正确压接以保障接触可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/70287-1208_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN HEADER BKWY DL GOLD 28POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0702871208 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | C-Grid® 70287 |
| 其它名称 | 070287-1208 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 标准包装 | 750 |
| 特性 | - |
| 端接 | 纽结引脚，焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.240"（6.10mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 28 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
